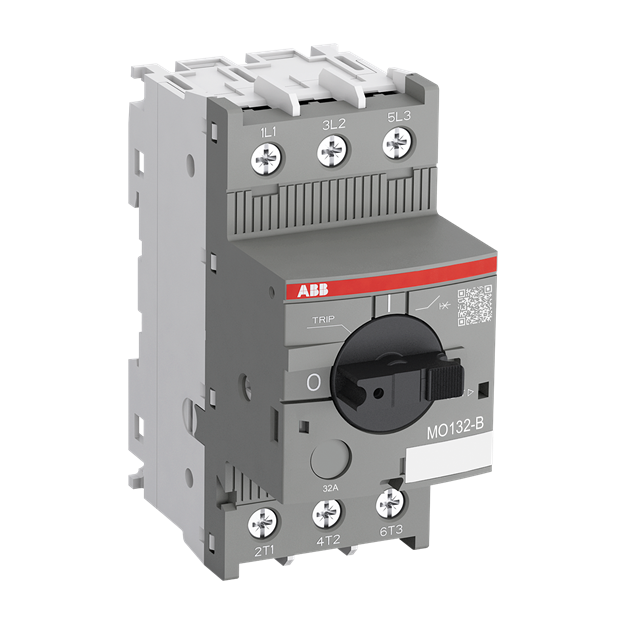

ABB MO132-25B Kurzschluss-Schutzschalter für Bahn 1SAM360200R1014

Artikelnummer: 1SAM360200R1014 ABB-1SAM360200R1014_4013614521614
Hersteller: ABB
EAN: 4013614521614

UVP: 222,41 €

109,05 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Kurzschluss-Schutzschalter MO132-B mit elektromagnetischem Schutz für Motoren bis 15 kW (400 V) gemäß IEC/EN60947-2 sowie internationalen Bahnnormen IEC 60077, IEC 61373 und EN 45545-2 und ist daher für den Einbau in Fahrgastbereichen und Führeständen von Zügen geeignet. Das Gerät besitzt eine Modulbreite von 45 mm und wird mithilfe eines direkt abschließbaren Drehgriffes mit einer klaren Schaltstellungsanzeige (I/TRIP/0) bedient. 3-Phasen-Schienen für 65 A bzw. 100 A und Einspeiseblöcke für 25 mm² bzw. 35 mm² erlauben die gemeinsame Einspeisung mehrerer Geräte. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment. Neben der UL-Zulassung als "Motor controller" ist MO132-B auch als "Self protected combination motor controller" zugelassen und erweitert den Einsatzbereich in Nordamerika. Normen: IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1 Anzahl Pole: 3P Bedienteilausführung: Drehgriff Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm: 50 kA, 50 kA, 20 kA, 10 kA, 3 kA Bemessungs-Grenzkurzschlussausschaltvermögen: 50 kA, 50 kA, 20 kA, 10 kA, 3 kA Bemessungsauslösestrom der unverzögerten Auslösung: 313 A Bemessungsbetriebsleistung AC-3: 11 kW Bemessungsbetriebsspannung: 690 V AC Bemessungsbetriebsstrom AC-3: 25 A Bemessungsstoßspannungsfestigkeit: 6 kV Einstellbereich: None Schutzart: IP20, IP10

Weitere Informationen

Serie:	MO132
Schutzart:	IP20
Polzahl:	3
Produktgruppe:	Leistungsschalter für Motorschutz

Technische Daten und Merkmale zu ABB 1SAM360200R1014 MO132-25B Kurzschluss-Schutzschalter für Bahn :

Überlastauslöser Stromeinstellung	25 A
Einstellbereich des unverzögerten Kurzschlussauslösers	313 A
Auslösetechnik	magnetisch
Bemessungsbetriebsspannung	690 V
Bemessungsbetriebsleistung bei AC-3, 230 V	11 kW
Verlustleistung	6,6 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	50 kA
Schutzart (IP)	IP20
Höhe	97,8 mm
Breite	45 mm
Tiefe	86,55 mm
