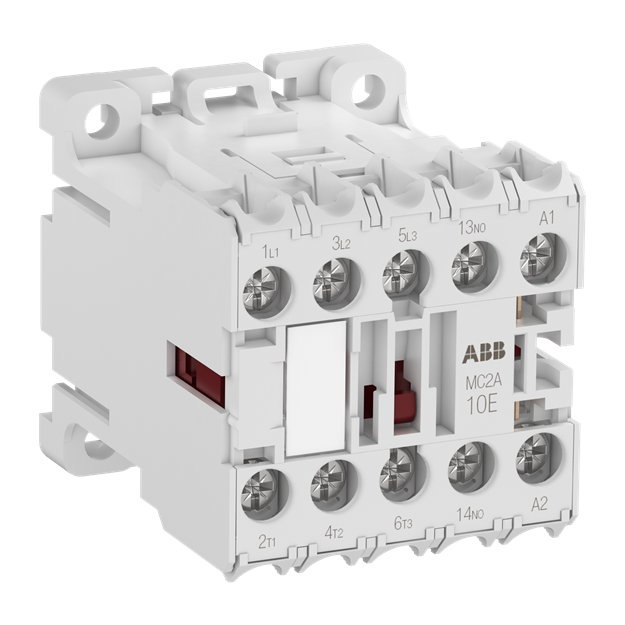

ABB MC2A310AR1 Kleinschütz 3S Hilfs 1S 24V 50/60Hz Ringkabelschuhanschluss 1SAL103412R9902

Artikelnummer: 1SAL103412R9902 ABB-1SAL103412R9902_4013614545672
Hersteller: ABB
EAN: 4013614545672

UVP: 77,94 €

38,23 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Das MC2A Kleinschütz ist ein größenoptimiertes 3-poliges Schütz mit einem integrierten Hilfskontakt, Wechselstromansteuerung und Ringkabelschuhanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 5,5 kW (AC-3) und 20A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, UL 60947-5-1 Anschlussart: Ringkabelschuh Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 1 Bemessungsbetriebsleistung AC-3: 3 kW, 5.5 kW, 5.5 kW, 4 kW Bemessungsbetriebsspannung: 690 V AC, 440 V DC, 690 V AC, 440 V DC Bemessungsbetriebsstrom AC-1: 20 A, 16 A, 20 A, 16 A, 20 A, 16 A, 20 A, 16 A Bemessungsbetriebsstrom AC-3: 12 A, 12 A, 10 A, 5 A Bemessungssteuerspannung: 24 V AC Montageart: DIN-Schiene, Schraubmontage

Weitere Informationen

Serie:	MC2
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SAL103412R9902 MC2A310AR1 Kleinschütz 3S Hilfs 1S 24V 50/60Hz Ringkabelschuhanschluss :

Bemessungssteuerspeisespannung AC 50 Hz	24 V
Spannungsart zur Betätigung	AC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	sonstige
Betriebsspannung AC 50 Hz	440 V
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	12 A
Bemessungsbetriebsleistung bei AC-3, 400 V	5,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	9 A
Bemessungsbetriebsleistung bei AC-4, 400 V	4 kW
Bemessungsbetriebsleistung NEMA	2,2371 kW
Anzahl der Hilfskontakte als Schließer	1
Breite	45 mm
Höhe	48 mm
Tiefe	56 mm
