Das MC1C-Rail Kleinschütz ist ein größenoptimiertes 4-poliges Schütz mit Gleichstromansteuerung und Ringkabelschuhanschlüssen. Es erfüllt die neuesten Normen für rollende Eisenbahnfahrzeuge und ermöglicht den Einbau in Fahrgast- oder Führerständen von Zügen, die häufig in Tunneln oder Unterführungen verkehren. Es wird hauptsächlich zur Steuerung ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20A (AC-1) bei bis zu 690V eingesetzt. Dabei erfüllt es alle wichtigen Normen für rollendes Material: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 und anwendbare Teile der Normen EN 50155, Schock- und Vibrationsfestigkeit gemäß IEC 61373 Kat. 1, Klasse B. Ebenso erreicht es die höchsten Stufen im Brand- und Rauchverhalten bei Einhaltung der europäischen Norm EN 45545-2. Das Kleinschütz ist für Hutschienen- oder Wandmontage geeignet. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1 Anschlussart: Ringkabelschuh Anzahl Hauptkontakte Öffner: 2 Anzahl Hauptkontakte Schließer: 2 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 0 Bemessungsbetriebsleistung AC-3: 2.2 kW, 4 kW, 4 kW, 3 kW, 4 kW Bemessungsbetriebsspannung: 690 V AC, 440 V DC Bemessungsbetriebsstrom AC-1: 20 A, 16 A, 20 A, 16 A, 20 A, 16 A, 20 A, 16 A Bemessungsbetriebsstrom AC-3: 9 A, 9 A, 8 A, 4 A, 5 A Bemessungssteuerspannung: 17 ... 30 V DC Montageart: DIN-Schiene, Schraubmontage
| Serie: | MC1 |
| Produktgruppe: | Leistungsschütz zum Schalten von Wechselstrom |

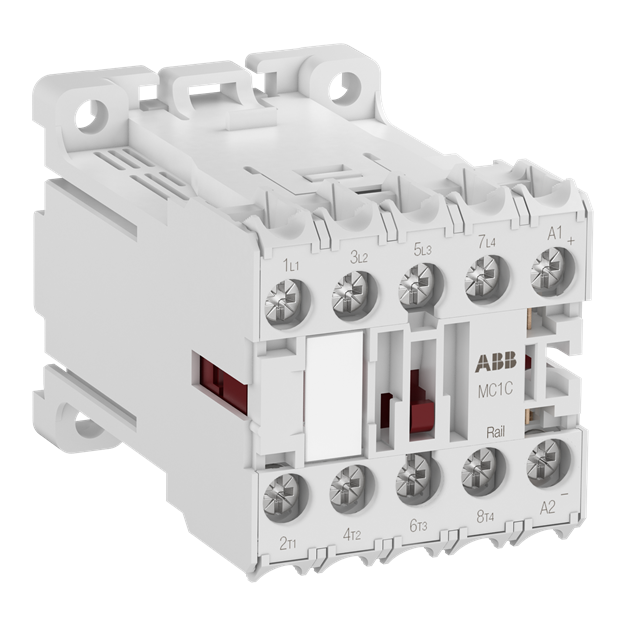

Technische Daten und Merkmale zu ABB 1SAL102129R9911 MC1CB00ARWDD-RAIL Kleinschütz 2S+2Ö 24V DC Ringkabelschuhanschluss :
| Bemessungssteuerspeisespannung DC | 17 V |
| Bemessungssteuerspeisespannung DC | 30 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Öffner als Hauptkontakte | 2 |
| Anschlussart Hauptstromkreis | sonstige |
| Betriebsspannung AC 50 Hz | 440 V |
| Betriebsspannung AC 50 Hz | 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungsbetriebsleistung NEMA | 2,2371 kW |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Breite | 45 mm |
| Höhe | 48 mm |
| Tiefe | 68 mm |
