Das MC1A Kleinschütz ist ein größenoptimiertes 4-poliges Schütz mit Wechselstromansteuerung und Ringkabelschuhanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20 A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1 Anschlussart: Ringkabelschuh Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 4 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 0 Bemessungsbetriebsleistung AC-3: 2.2 kW, 4 kW, 4 kW, 4 kW Bemessungsbetriebsspannung: 690 V AC, 440 V DC Bemessungsbetriebsstrom AC-1: 20 A, 16 A, 20 A, 16 A, 20 A, 16 A, 20 A, 16 A Bemessungsbetriebsstrom AC-3: 9 A, 9 A, 8 A, 5 A Bemessungssteuerspannung: 24 V AC Montageart: Unterputzmontage, DIN-Schiene, Schraubmontage
| Serie: | MC1 |
| Produktgruppe: | Leistungsschütz zum Schalten von Wechselstrom |

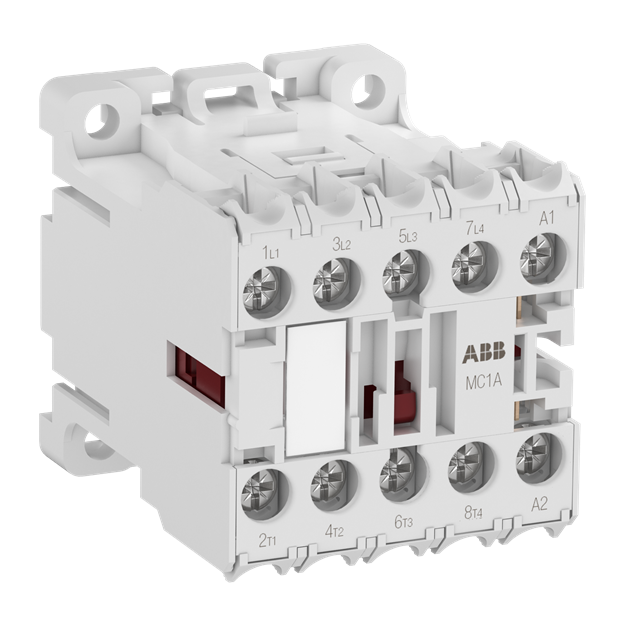

Technische Daten und Merkmale zu ABB 1SAL102160R9901 MC1A400AR1 Kleinschütz 4S 24V 50/60Hz Ringkabelschuhanschluss :
| Bemessungssteuerspeisespannung AC 50 Hz | 24 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Anschlussart Hauptstromkreis | sonstige |
| Betriebsspannung AC 50 Hz | 440 V |
| Betriebsspannung AC 50 Hz | 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungsbetriebsleistung NEMA | 2,2371 kW |
| Breite | 45 mm |
| Höhe | 48 mm |
| Tiefe | 56 mm |
