Das MC1A Kleinschütz ist ein größenoptimiertes 3-poliges Schütz mit einem integrierten Hilfskontakt, Wechselstromansteuerung und Schraubanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, UL 60947-5-1 Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 1 Bemessungsbetriebsleistung AC-3: 2.2 kW, 4 kW, 4 kW, 4 kW Bemessungsbetriebsspannung: 690 V AC, 440 V DC, 690 V AC, 440 V DC Bemessungsbetriebsstrom AC-1: 20 A, 16 A, 20 A, 16 A, 20 A, 16 A, 20 A, 16 A Bemessungsbetriebsstrom AC-3: 9 A, 9 A, 8 A, 5 A Bemessungssteuerspannung: 220 ... 230 V AC Montageart: DIN-Schiene, Schraubmontage
| Serie: | MC1 |
| Produktgruppe: | Leistungsschütz zum Schalten von Wechselstrom |

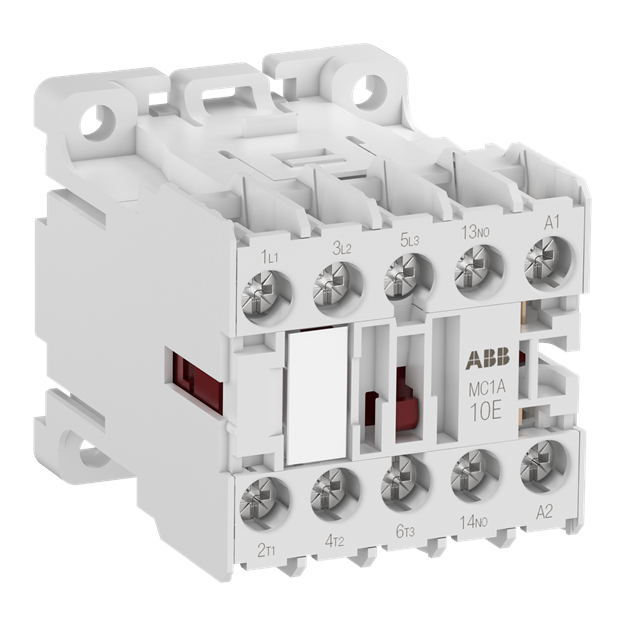

Technische Daten und Merkmale zu ABB 1SAL102622R9901 MC1A310AT6 Kleinschütz 3S Hilfs 1S 220-230V 50/60Hz Schraubanschluss :
| Bemessungssteuerspeisespannung AC 50 Hz | 220 V |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung AC 50 Hz | 440 V |
| Betriebsspannung AC 50 Hz | 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungsbetriebsleistung NEMA | 2,2371 kW |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Breite | 45 mm |
| Höhe | 48 mm |
| Tiefe | 56 mm |
