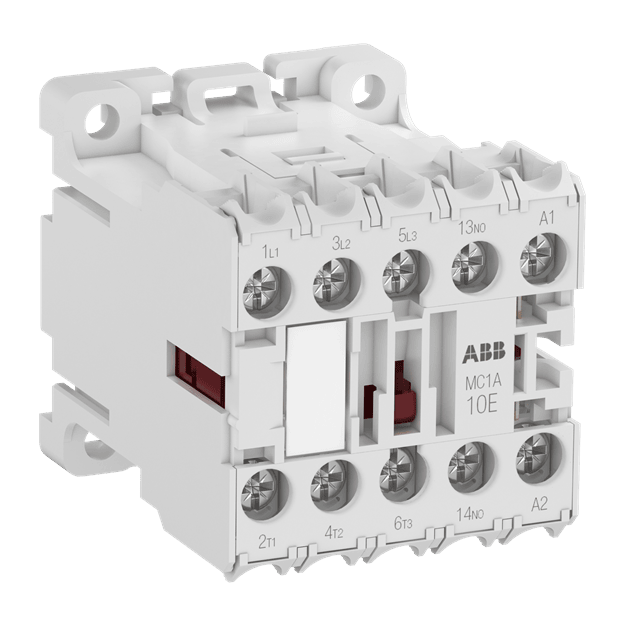

ABB MC1A301ARJ Kleinschütz 3S Hilfs 1Ö 110-115V/50 / 110-120V/60 1SAL100175R9901

Artikelnummer: 1SAL100175R9901 ABB-1SAL100175R9901_4013614543722
Hersteller: ABB
EAN: 4013614543722

UVP: 69,07 €

33,92 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Das MC1A Kleinschütz ist ein größenoptimiertes 3-poliges Schütz mit einem integrierten Hilfskontakt, Wechselstromansteuerung und Ringkabelschuhanschlüssen. Es bietet die optimale Lösung, wenn eine hohe Leistungsfähigkeit erforderlich ist, aber der Platz begrenzt ist. Diese Kleinschütze können in Wohngebäuden, gewerblichen Gebäuden und vielen industriellen Anwendungen zur Steuerung von ein- oder dreiphasigen Lasten bis 4 kW (AC-3) und 20 A (AC-1) bei 690V oder zum Schalten von Steuersignalen eingesetzt. Zusätzlich können bis zu 6 weitere Hilfskontakte frontseitig oder seitlich montiert werden. Das Schütz ist für Hutschienen- oder Wandmontage geeignet. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, UL 60947-5-1 Anschlussart: Ringkabelschuh Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 0 Bemessungsbetriebsleistung AC-3: 2.2 kW, 4 kW, 4 kW, 4 kW Bemessungsbetriebsspannung: 690 V AC, 440 V DC, 690 V AC, 440 V DC Bemessungsbetriebsstrom AC-1: 20 A, 16 A, 20 A, 16 A, 20 A, 16 A, 20 A, 16 A Bemessungsbetriebsstrom AC-3: 9 A, 9 A, 8 A, 5 A Bemessungssteuerspannung: 110 ... 115 V AC, 110 ... 120 V AC Montageart: DIN-Schiene, Schraubmontage

Weitere Informationen

Serie:	MC1
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SAL100175R9901 MC1A301ARJ Kleinschütz 3S Hilfs 1Ö 110-115V/50 / 110-120V/60:

Bemessungssteuerspeisespannung AC 50 Hz	110 V
Bemessungssteuerspeisespannung AC 50 Hz	115 V
Bemessungssteuerspeisespannung AC 60 Hz	120 V
Spannungsart zur Betätigung	AC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	sonstige
Betriebsspannung AC 50 Hz	440 V
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Bemessungsbetriebsleistung NEMA	2,2371 kW
Anzahl der Hilfskontakte als Öffner	1
Breite	45 mm
Höhe	48 mm
Tiefe	56 mm
