Kleinhilfschütze KC 6 erfüllen Relaisfunktionen gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Mit ihrer DC-Ansteuerung schalten sie Steuerkreise oder Lastkreise bis 4 A (230 V). Sie stehen für eine leistungsreduzierte Baureihe zum Anschluss an SPS-Steuerungen. Als anbaubare Zubehörteile stehen Löschglieder zur Verfügung. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, IEC 60335-2-40 A2L Anschlussart: Flachsteckerverbindung Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 0 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 4 Typ Kleinschütz: Kleinhilfsschütz Bemessungssteuerspannung: 24 V DC Einbaulage: Position 1 bis 6 Konventioneller thermischer Dauerstrom in freier Luft: 6 A Montageart: DIN-Schiene, Schraubmontage
| Produktgruppe: | Hilfsschütz, Relais |

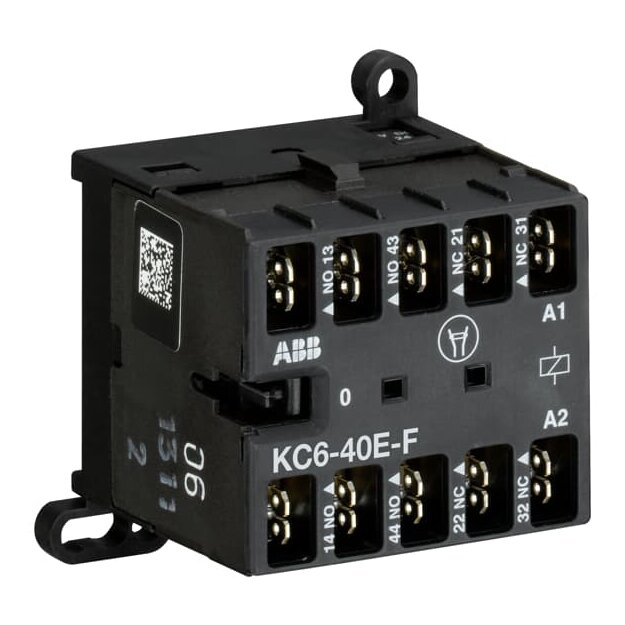

Technische Daten und Merkmale zu ABB KC6-40E-F-1.4-81 Kleinhilfsschütz 24 V DC 1,4 W GJH1213003R8401:
| Bemessungssteuerspeisespannung DC | 24 V |
| Bemessungsbetriebsstrom | 4 A |
| Bemessungsbetriebsstrom Ie, 400 V | 3 A |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 4 |
| Betriebsspannung AC 50 Hz | 690 V |
| Betriebsspannung DC | 250 V |
| Breite | 52,5 mm |
| Höhe | 57,5 mm |
| Tiefe | 46,5 mm |
