Kleinhilfschützen K/KC 6 erfüllen Relaisfunktionen gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Mit ihrer AC- oder DC-Ansteuerung schalten sie Steuerkreise oder Lastkreise bis 4 A (230 V). Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, IEC 60335-2-40 A2L Anschlussart: Lötpin Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 0 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 4 Typ Kleinschütz: Kleinhilfsschütz Bemessungssteuerspannung: 220 ... 240 V AC Einbaulage: Position 1 bis 6 Konventioneller thermischer Dauerstrom in freier Luft: 6 A Montageart: DIN-Schiene, PCB
| Produktgruppe: | Hilfsschütz, Relais |

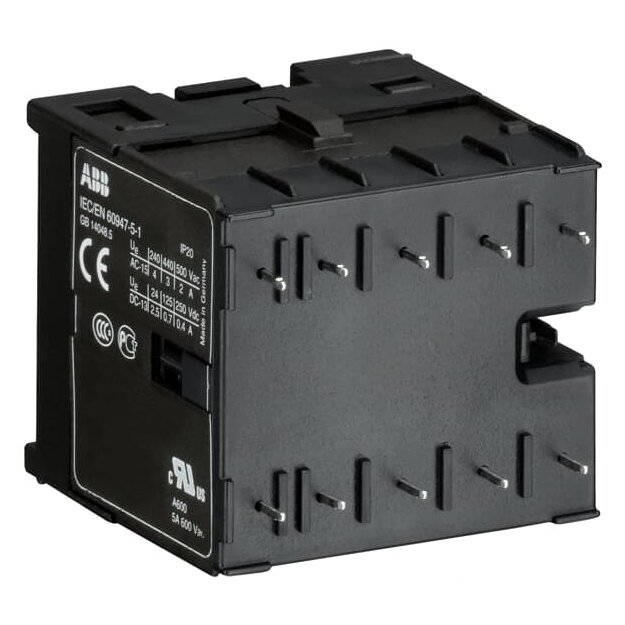

Technische Daten und Merkmale zu ABB K6-40E-P-80 Kleinhilfsschütz 220-240 V 40-450 Hz GJH1211009R8400:
| Bemessungssteuerspeisespannung AC 50 Hz | 220 V |
| Bemessungssteuerspeisespannung AC 50 Hz | 240 V |
| Bemessungsbetriebsstrom | 4 A |
| Bemessungsbetriebsstrom Ie, 400 V | 3 A |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 4 |
| Betriebsspannung AC 50 Hz | 690 V |
| Betriebsspannung DC | 250 V |
| Breite | 47,5 mm |
| Höhe | 45,5 mm |
| Tiefe | 51,5 mm |
