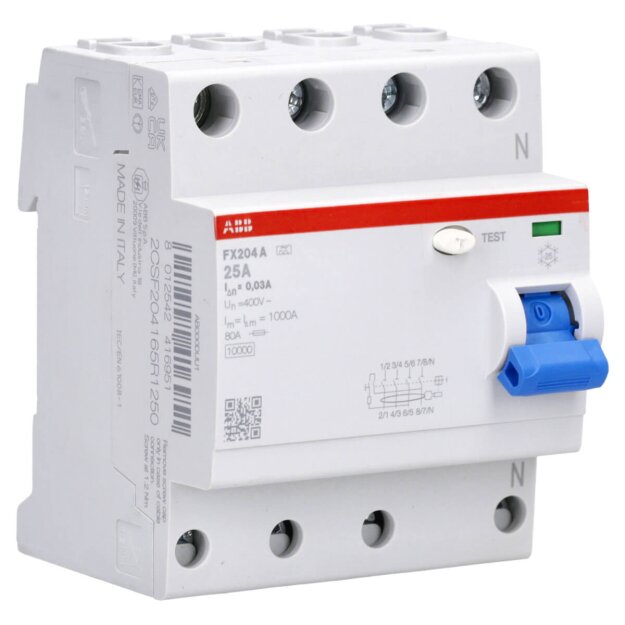

ABB FX204A-25/0.03 FI-Schutzschalter FlexLine 4P Typ A25A30mA 2CSF204165R1250

ABB FX204A-25/0.03 FI-Schutzschalter FlexLine 4P Typ A25A30mA 2CSF204165R1250

Artikelnummer: 2CSF204165R1250 ABB-2CSF204165R1250_8012542416951
Hersteller: ABB
EAN: 8012542416951

ABB Flexline Installationsgeräte

Alle ABB FlexLine® Geräte sind nur mit der PSX-Phasenschiene kombinierbar und ermöglichen durch Push-in-Klemmen eine bis zu 50% schnellere Installation. Dank des schlanken Designs und der Flexklemmen sparen Sie Platz im Verteiler und reduzieren den Verdrahtungsaufwand erheblich.

UVP: 161,19 €

32,41 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB FX204A-25/0.03 FI-Schutzschalter FlexLine 4P Typ A25A30mA 2CSF204165R1250

Der ABB Fehlerstromschutzschalter FX204 A-25/0.03 ist ein vierpoliges Schutzgerät, das für den Einsatz in dreiphasigen Stromnetzen konzipiert wurde. Mit einem Nennstrom von 25 Ampere und einer Auslöseschwelle von 30 Milliampere bietet er zuverlässigen Schutz vor Fehlerströmen und trägt somit wesentlich zur Sicherheit elektrischer Installationen bei. Der FX204 A-25/0.03 eignet sich ideal für den Einsatz in Wohn-, Gewerbe- und Industriegebäuden, um Personen und Anlagen vor den Gefahren von Fehlerströmen zu schützen.

4 polige Ausführung für dreiphasige Anwendungen: Der FX204 A-25/0.03 unterbricht im Fehlerfall alle drei Phasen sowie den Neutralleiter, was eine vollständige Abschaltung des Stromkreises gewährleistet und somit die Sicherheit erhöht.
Nennstrom von 25 A: Dieser Fehlerstromschutzschalter ist für Anwendungen mit mittlerem Strombedarf geeignet und ermöglicht den Schutz verschiedener Verbraucher in Wohn-, Gewerbe- und Industriegebäuden.
Auslöseschwelle von 30 mA für erhöhten Personenschutz: Die niedrige Auslöseschwelle sorgt dafür, dass bereits geringe Fehlerströme erkannt und der Stromkreis schnell abgeschaltet wird, um Personen vor elektrischen Schlägen zu schützen.
Kompakte Bauweise für einfache Installation: Dank seiner schlanken Bauform lässt sich der FX204 A-25/0.03 problemlos in Standard-Verteilerschränke auf DIN-Hutschienen montieren, was eine einfache Integration in bestehende Systeme ermöglicht.
Hohe Zuverlässigkeit und Langlebigkeit: Als Produkt von ABB steht dieser Fehlerstromschutzschalter für Qualität und Beständigkeit, was eine langfristige Betriebssicherheit gewährleistet.

Weitere Informationen

Serie:	ABB Flexline FX200
Polzahl:	4
Auslösecharakteristik:	A
Produktgruppe:	Fehlerstrom-Schutzschalter
Bemessungsstrom:	25 A

Technische Daten und Merkmale zu ABB 2CSF204165R1250 FX204A-25/003 FI-Schutzschalter 4PTyp A25A30mA:

Polzahl	4
Bemessungsspannung	230 V
Bemessungsstrom	25 A
Bemessungsfehlerstrom	0,03 A
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Verlustleistung	3,5 W
Montageart	DIN-Schiene
Fehlerstrom-Typ	sonstige
Selektiver-Typ	nein
Kurzzeitverzögerter Typ	nein
Kurzschlussfestigkeit (Icw)	-
Stoßstromfestigkeit	-
Spannungsart	AC
Mit Verriegelungsvorrichtung	nein
Frequenz	50 Hz
Zusatzeinrichtungen möglich	nein
Schutzart (IP)	IP40
Breite in Teilungseinheiten	4
Einbautiefe	69 mm
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt mehrdrähtig	-
Anschließbarer Leiterquerschnitt eindrähtig	-
RAL-Nummer (ähnlich)	-
Explosionsgeschützt	nein

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.

Kunden kauften dazu folgende Artikel:

Auf Lager

ABB SX201-B16 Sicherungsautomat FlexLine B-Charakteristik...

ABB

ABB SX201-B16 Sicherungsautomat FlexLine B-Charakteristik 6kA 16A 1P 2CDS251003R0165

auf Lager
Lieferzeit : 2-3 Tage

UVP: 14,49 €

2,35 € *

Auf Lager

ABB PSX3/24N Phasenschiene FlexLine 3P+N 24Pins 12 TE...

ABB

ABB PSX3/24N Phasenschiene FlexLine 3P+N 24Pins 12 TE 10qmm 2CDL230180R1024

auf Lager
Lieferzeit : 2-3 Tage

UVP: 36,27 €

6,92 € *

Auf Lager

ABB SX203-B16 Sicherungsautomat FlexLine B-Charakteristik...

ABB

ABB SX203-B16 Sicherungsautomat FlexLine B-Charakteristik 6kA 16A 3P 2CDS253003R0165

auf Lager
Lieferzeit : 2-3 Tage

UVP: 96,84 €

17,75 € *

Auf Lager

ABB BSKX Berührungsschutzkappe FlexLine für...

ABB

ABB BSKX Berührungsschutzkappe FlexLine für Phasenschienen 2CDL200180R0013

auf Lager
Lieferzeit : 2-3 Tage

UVP: 1,94 €

0,84 € *

Auf Lager

ABB SX201-B10 Sicherungsautomat FlexLine B-Charakteristik...

ABB

ABB SX201-B10 Sicherungsautomat FlexLine B-Charakteristik 6kA 10A 1P 2CDS251003R0105

auf Lager
Lieferzeit : 2-3 Tage

UVP: 21,12 €

3,42 € *

Auf Lager

ABB PS3/12FI Phasenschiene 3-phasig 4x12P 10 mm²...

ABB

ABB PS3/12FI Phasenschiene 3-phasig 4x12P 10 mm² 2CDL231002R1012

auf Lager
Lieferzeit : 2-3 Tage

UVP: 18,42 €

7,95 € *

Auf Lager

JUNG

Jung 506U Wippschalter Universal Aus- und Wechselschaltung

auf Lager
Lieferzeit : 2-3 Tage

UVP: 12,51 €

5,03 € *

Auf Lager

Busch-Jaeger

Busch-Jaeger SAP.13 System Access Point 3.0 2CKA006200A0868

auf Lager
Lieferzeit : 2-3 Tage

UVP: 571,20 €

355,17 € *

Bestseller

JUNG

Jung UAE8UPOK6 UAE-Anschlussdose, Kat. 6

schnell lieferbar
Lieferzeit : 3-7 Tage

Schnelle Elektroinstallation mit Push-in-Technologie – Zeit sparen mit FlexLine®

Mit der innovativen Push-in-Technologie gelingt die Elektroinstallation jetzt noch schneller und effizienter: Bis zu 50 % Zeitersparnis sind möglich – ideal für zeitsensible Projekte. Bei FlexLine® Installationssystemen entfällt der aufwendige Schraubvorgang: Leiter einfach von vorn einstecken, ganz ohne zusätzliches Werkzeug. Selbst flexible Leiter lassen sich unkompliziert montieren – für Stromkreise bis 20 Ampere.

Flexibel verdrahten mit Flexklemmen – einfache Montage von Phasenschienen mit FlexLine®

Mehr Flexibilität, weniger Aufwand: Bei der Montage von Phasenschienen setzen wir auf ein durchdachtes Universalkonzept mit Flexklemmen. Immer dann, wenn einzelne Phasen oder Neutralleiter nicht benötigt werden, nehmen die Flexklemmen den Phasenschienenstift ohne elektrische oder mechanische Verbindung auf – schnell, sicher und unkompliziert.

Die Einspeisung erfolgt kabelbasiert über eine separate Schraubklemme – optimal geeignet für starre Leiter, flexible Leiter und Leiter mit Aderendhülsen. Die Weiterverteilung erfolgt anschließend klassisch über die Phasenschiene, wie es Profis gewohnt sind.

Ein weiterer Vorteil: Alle FlexLine® Schutzgeräte lassen sich mit nur einer Phasenschiene kombinieren, da die Phasenfolge immer identisch ist. Das reduziert nicht nur den Verdrahtungsaufwand, sondern auch die Lagerhaltung – ideal für effiziente und platzsparende Elektroinstallationen.

Mehr Platz im Verteilerkasten – dank schlankem Design mit FlexLine®

Immer mehr Technik auf engem Raum: In modernen Elektroverteilungen steigen die Anforderungen an Selektivität und Gebäudetechnik. Die Lösung: FlexLine® – das platzsparende Installationssystem. Mit seinem schlanken Design reduziert FlexLine® den Platzbedarf im Stromkreisverteiler um bis zu 50 % – ideal für kompakte und effiziente Installationen.

Dank der innovativen Double-Slot-Klemmen lassen sich Geräte und Phasenschienen direkt und ohne separates Einspeisemodul anschließen. Die Schraubklemmen sind ausgelegt für starre Leiter, flexible Leiter und Aderendhülsen – ganz gleich, welche Verdrahtung gefordert ist.

Zusätzliche Platzersparnis bieten die Flexklemmen, mit denen sich mehrere FlexLine® Schutzgeräte in einer Reihe mit nur einer Phasenschiene kombinieren lassen. Das reduziert nicht nur die Verdrahtungszeit, sondern schafft auch Ordnung und Übersicht im Verteiler.

Frontale Verdrahtung für mehr Komfort – FlexLine® macht’s möglich

Mehr Platz, weniger Gefummel: Die lastseitigen Klemmen von FlexLine® sind bewusst oben platziert, sodass eine horizontale Leitungseinführung ganz einfach von vorn erfolgen kann. Das spart nicht nur Zeit bei der Montage, sondern schont auch die Finger – Schluss mit dem Hantieren in engen Zwischenräumen!

Diese praktische Verdrahtungslösung schafft mehr Raum im Verteilerkasten und sorgt für eine übersichtliche, sichere Installation. Ob Nachrüstung oder Neuinstallation: Die frontale Klemmenanordnung ermöglicht eine schnelle und komfortable Elektroinstallation, selbst bei beengten Platzverhältnissen.

Die Push-in-Klemme lässt lastseitig eine große Vielfalt an starren Leitern bis 4mm² (bis 20 A) zu; Einführung flexibler Leiter mit oder ohne Aderhülse bis 2,5 mm² durch Öffnen der Klemmen mit einem spitzen Gegenstand.

Einfache Entfernung der Schraubabdeckung mit einem Schraubendreher nach unten.

Da die Push-in-Klemmen verdeckt sind, kann die Spannung über ein spezielles Spannungsprüffenster gemessen werden.

Versorgungsseitige Leitungseinführung (Schraubklemmen): Starre und flexible Leiter bis 10 mm²; Flexible Leiter mit Aderendhülse bis 6 mm²; Mit Einspeiseklemme bis 25 mm²; Flexibel mit Aderendhülse mit oder ohne Kragen quadratisch gecrimpt 1 ... 10 mm²
