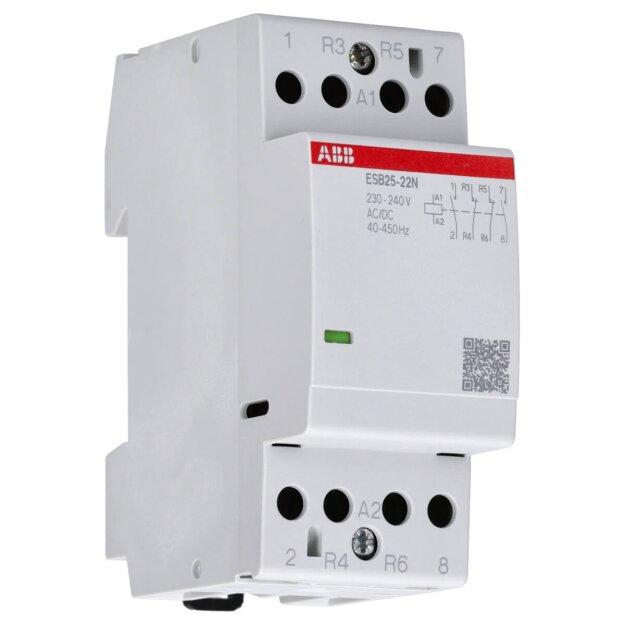

ABB ESB25-22N-06 Installationsschütz (Öffner) 25 A - 2 NO - 2 NC - 230 ... 240 V - Steuerstromkreis 400 Hz 1SAE231111R0622

ABB ESB25-22N-06 Installationsschütz (Öffner) 25 A - 2 NO - 2 NC - 230 ... 240 V - Steuerstromkreis 400 Hz 1SAE231111R0622

Artikelnummer: 1SAE231111R0622 ABB-1SAE231111R0622_4013614517921
Hersteller: ABB
EAN: 4013614517921

UVP: 106,21 €

22,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB ESB25-22N-06 Installationsschütz (Öffner) 25 A - 2 NO - 2 NC - 230 ... 240 V - Steuerstromkreis 400 Hz 1SAE231111R0622

Der ABB Installationsschütz ESB25-22N-06 ist ein vielseitig einsetzbares Schaltgerät für die Steuerung ein- und dreiphasiger Lasten bis 25 A. Mit einer Steuerspannung von 230–240 V AC/DC und einer Kontaktkonfiguration von 2 Schließern (NO) und 2 Öffnern (NC) eignet er sich ideal für Anwendungen wie Beleuchtung, Heizsysteme oder Lüftungsanlagen. Dank seiner kompakten Bauform mit nur 36 mm Breite lässt er sich platzsparend in Verteilersysteme integrieren. Der Schütz ist für den Einsatz in Wohn- und Zweckbauten konzipiert und erfüllt die Anforderungen der Normen IEC/EN 60947-1, IEC/EN 60947-4-1 und IEC/EN 61095. Dieses Schaltgerät bietet eine zuverlässige Lösung für die Steuerung elektrischer Lasten in verschiedenen Anwendungen.

4-poliger Installationsschütz mit 2 Schließern (NO) und 2 Öffnern (NC) für ein- und dreiphasige Lasten bis 25 A
Steuerspannung: 230–240 V AC/DC; Betriebsspannung: 220–400 V
Kompakte Bauform mit nur 36 mm Breite für platzsparende Installation
Geräuscharmer Betrieb durch integrierte Spulenbeschaltung
Erfüllt die Normen IEC/EN 60947-1, IEC/EN 60947-4-1 und IEC/EN 61095 für den Einsatz in Wohn- und Zweckbauten

Weitere Informationen

Serie:	ESB25..N
Schutzart:	IP20

Technische Daten und Merkmale zu ABB Stotz S&J ESB25-22N-06 Installationsschütz 2S/2Ö, 230-240 V AC/DC:

Bemessungsbetriebsspannung	220 V
Bemessungsbetriebsspannung	400 V
Bemessungsbetriebsstrom	25 A
Gebrauchskategorie nach EN IEC 60947-4-1	AC-1
Bemessungsbetätigungsspannung	230 V
Bemessungsbetätigungsspannung	240 V
Spannungsart der Betriebsspannung	AC/DC
Spannungsart der Betätigungsspannung	AC/DC
Anzahl der Kontakte als Schließer	2
Anzahl der Kontakte als Öffner	2
Max. Glühlampenlast	-
Max. Leuchtstofflampenlast	-
Max. Leuchtstofflampenlast (Duo-Schaltung)	-
Max. Leuchtstofflampenlast (parallel kompensiert)	-
Schieber für Handschaltung	nein
Breite in Teilungseinheiten	2
Einbautiefe	58 mm
Zusatzeinrichtungen möglich	ja
Mit Tag-/Nachtfunktion	nein
Brummfrei	ja
Schutzart (IP)	IP20

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
