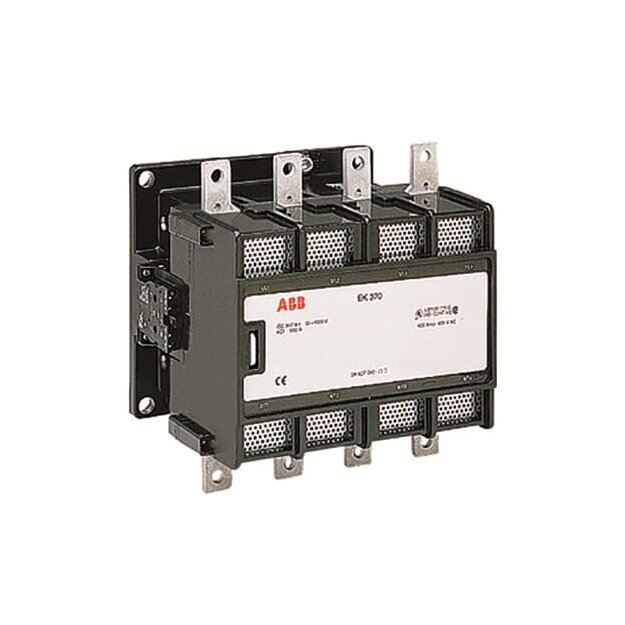

ABB EK550-40-11-EL Schütz 220V 50Hz SK827041-EL

Artikelnummer: SK827041-EL ABB-SK827041-EL_7320500036556
Hersteller: ABB
EAN: 7320500036556

UVP: 7.682,93 €

3.766,35 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Die AC-betätigten 4-poligen EK550-Schütze werden hauptsächlich zum Schalten von Motoren, nicht oder leicht induktiver Leistungskreise bis 1000V AC und 600V DC eingesetzt. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Anschlussart: Hauptstromkreis: Schiene Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 4 Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 1 Typ Blockschütz: 4-poliges Schütz Bemessungsbetriebsleistung AC-3: 315 kW, 315 kW, 400 kW, 500 kW, 35 kW, 280 kW, 160 kW Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-1: 800 A, 650 A, 575 A, 800 A, 650 A, 650 A, 575 A Bemessungsbetriebsstrom AC-3: 550 A, 550 A, 550 A, 175 A, 550 A, 550 A Bemessungssteuerspannung: 220 V, 220 ... 240 V

Weitere Informationen

Serie:	EK550
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB SK827041-EL EK550-40-11-EL Schütz 220V 50Hz :

Bemessungssteuerspeisespannung AC 50 Hz	220 V
Bemessungssteuerspeisespannung AC 60 Hz	240 V
Spannungsart zur Betätigung	AC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	800 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	550 A
Bemessungsbetriebsleistung bei AC-3, 400 V	280 kW
Anzahl der Hilfskontakte als Schließer	1
Breite	270 mm
Höhe	272 mm
Tiefe	225,5 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
