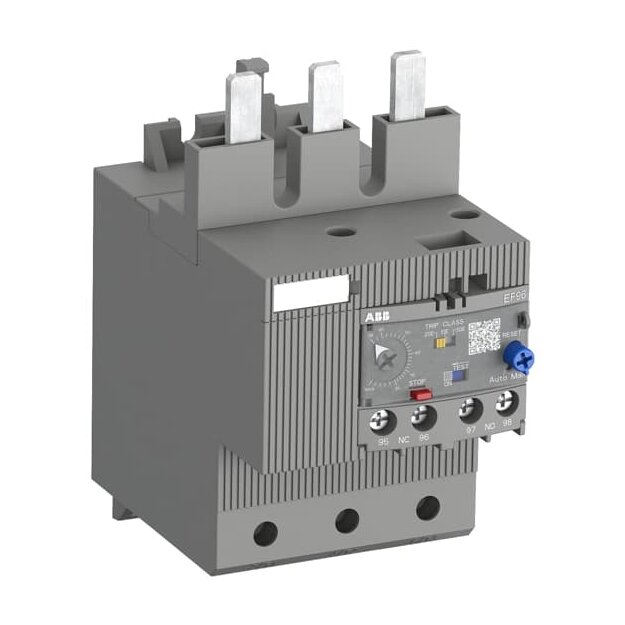

ABB EF96-56 Elektronisches Überlastrelais 20-56 A Auslöseklasse einstellbar 1SAX341001R1102

Artikelnummer: 1SAX341001R1102 ABB-1SAX341001R1102_4013614527715
Hersteller: ABB
EAN: 4013614527715

UVP: 444,68 €

218,07 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Elektronische Überlastrelais EF19-EF370 schützen Motoren im Überlastfall oder bei einem Phasenausfall gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie sind selbstversorgend und benötigen keine externe Stromversorgung. Sie sind Kompatibel mit Standardmotoranwendungen und besitzen einen weiten Einstellungsbereich, eine hohe Genauigkeit, einen hohen Betriebstemperaturbereich und die Möglichkeit, aus 3 Auslöseklassen (10E, 20E, 30E) auszuwählen. Eine manuelle oder automatische Rückstellung ist auswählbar. Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1, TEST-und STOP-Funktion, Ausgelöst-Anzeige auf der Vorderseite, Auslöse- und Signalkontakt integriert (1 Schließer/1 Öffner). Einzelaufstellung-Sets stehen als Zubehör zu Verfügung. Sie besitzen eine ATEX Zertifizierung. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1 Anschlussmöglichkeit-Hauptstromkreis: 2x 4 ... 35 mm², 1x 4 ... 50 mm², 2x 2 ... 35 mm², 1x 4 ... 50 mm², 1x 4 ... 50 mm², 2x 4 ... 35 mm², 1x 4 ... 70 mm², 2x 4 ... 35 mm² Anschlussmöglichkeit-Hilfsstromkreis: 1/2x 0.75 ... 2.5 mm², 1/2x 0.75 ... 2.5 mm², 1/2x 0.75 ... 2.5 mm², 1/2x 1 ... 4 mm² Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 1 Bemessungsbetriebsspannung: 600 V AC/DC, 1000 V AC Bemessungsfrequenz: 50 Hz, 60 Hz, DC, 50 Hz, 60 Hz Bemessungsisolationsspannung: 1000 V Bemessungsstoßspannungsfestigkeit: 6 kV, 8 kV Bemessungsstrom: 56 A Einstellbereich: 20 ... 56 A Geeignet für: AF80, AF96 Konventioneller thermischer Dauerstrom in freier Luft: 6 A, 6 A Abisolierlänge: 9 mm, 20 mm

Weitere Informationen

Serie:	EF96
Montageart:	Direktanbau

Technische Daten und Merkmale zu ABB 1SAX341001R1102 EF96-56 Elektronisches Überlastrelais 20-56 A Auslöseklasse einstellbar:

Montageart	Direktanbau
Anschlussart Hauptstromkreis	Schraubanschluss
Einstellbarer Strombereich	20 A
Einstellbarer Strombereich	56 A
Bemessungssteuerspeisespannung AC 50 Hz	0 V
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Wechsler	0
Spannungsart der Betriebsspannung	AC
Betriebsspannung AC 50 Hz	1000 V
Auslöseklasse	einstellbar
Reset-Funktion automatisch	Ja
Breite	70 mm
Höhe	132,7 mm
Tiefe	105,2 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
