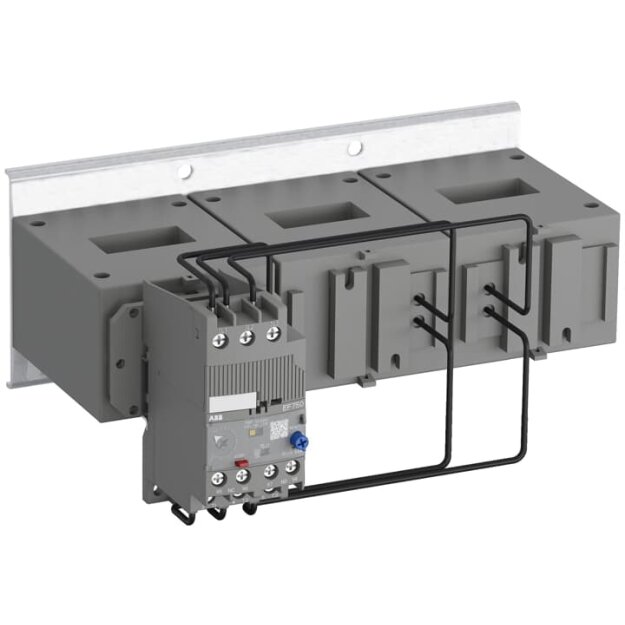

ABB EF750-800 Elektronisches Überlastrelais 250-800 A Auslöseklasse einstellbar 1SAX821001R1101

Artikelnummer: 1SAX821001R1101 ABB-1SAX821001R1101_4013614487422
Hersteller: ABB
EAN: 4013614487422

UVP: 1.642,49 €

805,18 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Elektronische Überlastrelais EF460 und EF750 schützen Motoren im Überlastfall oder bei einem Phasenausfall gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie sind selbstversorgend, brauchen also keine externe Stromversorgung. Kompatibel mit Standardmotoranwendungen. Sie besitzten einen weiten Einstellungsbereich, eine hohe Genauigkeit, einen hohen Betriebstemperaturbereich und die Möglichkeit, aus 3 Auslöseklassen (10E, 20E, 30E) auszuwählen. Manuelle oder automatische Rückstellung auswählbar. Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1, TEST-und STOP-Funktion, Ausgelöst-Anzeige auf der Vorderseite, Auslöse- und Signalkontakt integriert (1 Schließer/1 Öffner). Sie besitzen eine ATEX Zertifizierung. Für die Schützmontage stehen Schienen-Kits als Zubehör zur Verfügung. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1 Anschlussmöglichkeit-Hilfsstromkreis: 1/2x 0.75 ... 2.5 mm², 1/2x 0.75 ... 2.5 mm², 1/2x 0.75 ... 2.5 mm², 1/2x 1 ... 4 mm² Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 1 Bemessungsbetriebsspannung: 600 V AC/DC, 1000 V AC Bemessungsfrequenz: 50 Hz, 60 Hz, DC, 50 Hz, 60 Hz Bemessungsisolationsspannung: 1000 V Bemessungsstoßspannungsfestigkeit: 6 kV, 8 kV Bemessungsstrom: 800 A Einstellbereich: 250 ... 800 A Geeignet für: AF580, AF750 Konventioneller thermischer Dauerstrom in freier Luft: 6 A, 6 A Abisolierlänge: 9 mm

Weitere Informationen

Serie:	EF750
Montageart:	Direktanbau/Einzelaufstellung

Technische Daten und Merkmale zu ABB 1SAX821001R1101 EF750-800 Elektronisches Überlastrelais 250-800 A Auslöseklasse einstellbar :

Montageart	Direktanbau/Einzelaufstellung
Anschlussart Hauptstromkreis	Schraubanschluss
Einstellbarer Strombereich	250 A
Einstellbarer Strombereich	800 A
Bemessungssteuerspeisespannung AC 50 Hz	0 V
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Wechsler	0
Spannungsart der Betriebsspannung	AC
Betriebsspannung AC 50 Hz	1000 V
Auslöseklasse	einstellbar
Reset-Funktion automatisch	Ja
Breite	244 mm
Höhe	111,6 mm
Tiefe	187,73 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation
