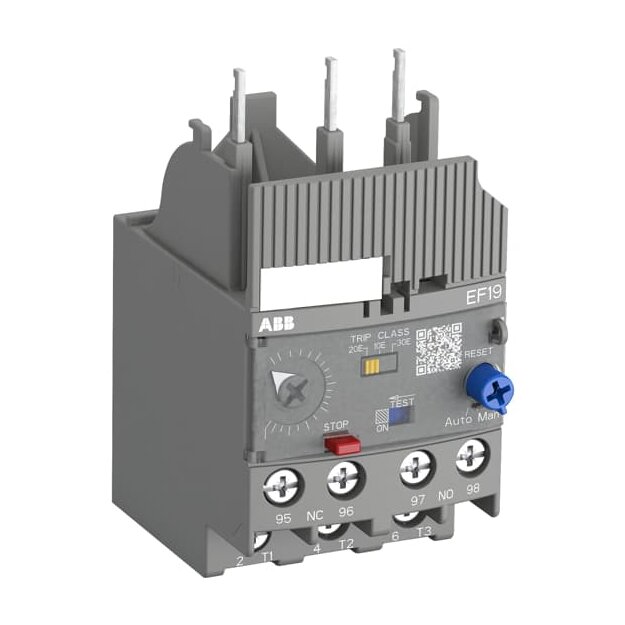

ABB EF19-0.32 Elektronisches Überlastrelais 0,1-0,32 A Auslöseklasse einstellbar 1SAX121001R1101

Artikelnummer: 1SAX121001R1101 ABB-1SAX121001R1101_4013614403989
Hersteller: ABB
EAN: 4013614403989

UVP: 137,52 €

66,61 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Elektronische Überlastrelais EF19-EF370 schützen Motoren im Überlastfall oder bei einem Phasenausfall gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie sind selbstversorgend, brauchen also keine externe Stromversorgung. Kompatibel mit Standardmotoranwendungen. Sie besitzten einen weiten Einstellungsbereich, eine hohe Genauigkeit, einen hohen Betriebstemperaturbereich und die Möglichkeit, aus 3 Auslöseklassen (10E, 20E, 30E) auszuwählen. Manuelle oder automatische Rückstellung auswählbar. Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1, TEST-und STOP-Funktion, Ausgelöst-Anzeige auf der Vorderseite, Auslöse- und Signalkontakt integriert (1 Schließer/1 Öffner). Einzelaufstellung-Sets stehen als Zubehör zu Verfügung. Sie besitzen eine ATEX Zertifizierung. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1 Anschlussmöglichkeit-Hauptstromkreis: 1/2x 0.75 ... 2.5 mm², 1/2x 0.75 ... 2.5 mm², 1/2x 0.75 ... 2.5 mm², 1/2x 1 ... 4 mm² Anschlussmöglichkeit-Hilfsstromkreis: 1/2x 0.75 ... 2.5 mm², 1/2x 0.75 ... 2.5 mm², 1/2x 0.75 ... 2.5 mm², 1/2x 1 ... 4 mm² Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 1 Bemessungsbetriebsspannung: 600 V AC/DC, 690 V AC Bemessungsfrequenz: 50 Hz, 60 Hz, DC, 50 Hz, 60 Hz Bemessungsisolationsspannung: 690 V Bemessungsstoßspannungsfestigkeit: 6 kV, 6 kV Bemessungsstrom: 0.32 A Einstellbereich: 0.10 ... 0.32 A Geeignet für: AF09, AF12, AF16, AF26 Konventioneller thermischer Dauerstrom in freier Luft: 6 A, 6 A Abisolierlänge: 9 mm, 9 mm

Weitere Informationen

Serie:	EF19
Montageart:	Direktanbau

Technische Daten und Merkmale zu ABB 1SAX121001R1101 EF19-0.32 Elektronisches Überlastrelais 0,1-0,32 A Auslöseklasse einstellbar :

Montageart	Direktanbau
Anschlussart Hauptstromkreis	Schraubanschluss
Einstellbarer Strombereich	0,1 A
Einstellbarer Strombereich	0,32 A
Bemessungssteuerspeisespannung AC 50 Hz	0 V
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Wechsler	0
Spannungsart der Betriebsspannung	AC
Betriebsspannung AC 50 Hz	690 V
Auslöseklasse	einstellbar
Reset-Funktion automatisch	Ja
Breite	44,4 mm
Höhe	85 mm
Tiefe	59,3 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
