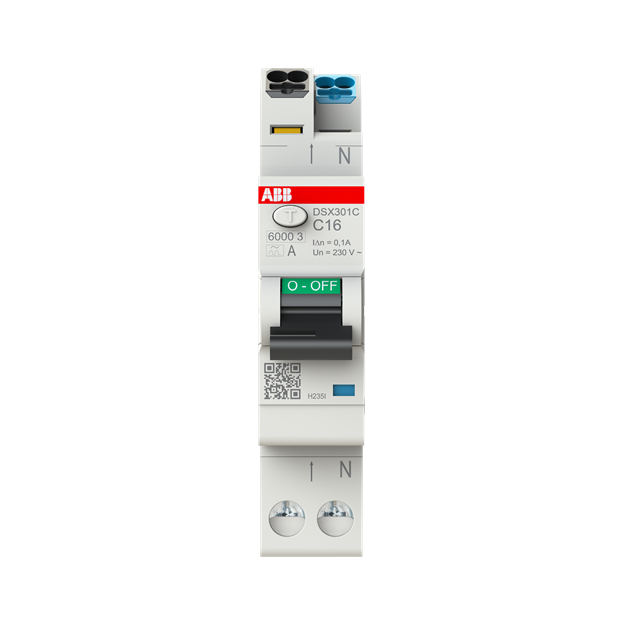

ABB DSX301C C16 A100 FI/LS-Schalter Typ A 100 mA 6 kA 1P+N C-Char. 16 A 2CSR255165R2164

Artikelnummer: 2CSR255165R2164 ABB-2CSR255165R2164_8012542789451
Hersteller: ABB
EAN: 8012542789451

UVP: 226,16 €

132,09 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezünde-ten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einpha-senstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brand-schutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts- und Gewerbeanwendungen. Das kompakte Design der DSX301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA, 100 mA oder 300 mA Differenz-fehlerstrom und einer B oder C Auslösecharakteristik. Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kon-taktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrah-tung genutzt werden. Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Für bessere Sichtverhältnisse beim Einspeisen liegt die Anschlussöffnung der Schraubklemme oberhalb von der Flexklemme für die Phasenschiene. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DSX301C A Typ A ist 1-polig geschützt (LS), 2-polig schaltend.

Weitere Informationen

Serie:	DSX301C

Technische Daten und Merkmale zu ABB DSX301C C16 A100 FI/LS-Schalter Typ A 100 mA 6 kA 1P+N C-Char. 16 A 2CSR255165R2164:

Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsstrom	16 A
Bemessungsfehlerstrom	0,1 A
Energiebegrenzungsklasse	3
Verlustleistung	2,2 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Anschließbarer Leiterquerschnitt eindrähtig	1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	16 mm²

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
