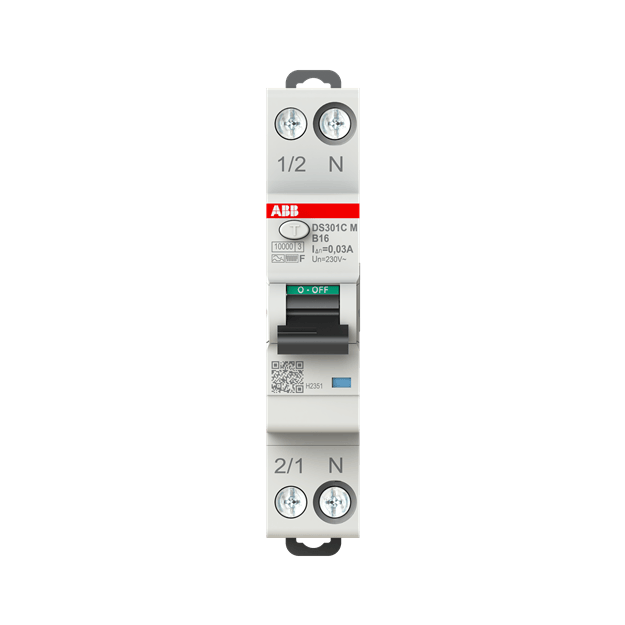

ABB DS301C M B16 F30 FI/LS-Schalter 10 kA 1P+N 30 mA Typ F 16 A B Charakteristik, 2CSR275563R1165

Artikelnummer: 2CSR275563R1165 ABB-2CSR275563R1165_8012542858256
Hersteller: ABB
EAN: 8012542858256

265,37 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

FI/LS-Schalter (RCBOs) Typ F (mischfrequenzsensitiv) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 10 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21) und für Typ F DIN EN 62423 (VDE 0664-40). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C M FI/LS in 1 Teilungseinheit ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik. Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung. Die DS301C M F (Typ F) sind mischfrequenzsensitiv speziell für einphasige elektronische Verbraucher mit Frequenzumrichtern, mit einem Frequenzbereich von 1 - 1.000 Hz zur Erfassung des Fehlerstroms. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA. RCBO DS301C M F Typ F ist 1-polig geschützt (LS), 2-polig schaltend.

Weitere Informationen

Polzahl:	2
Produktgruppe:	Kombination FI-Schalter/Leitungsschutzschalter

Technische Daten und Merkmale zu DS301C M B16 F30 FI/LS-Schalter 10 kA 1P+N 30 mA Typ F 16 A B Charakteristik,:

Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	230
Bemessungsstoßspannungsfestigkeit Uimp	4
Bemessungsstrom	16
Bemessungsfehlerstrom	0,03
Montageart	DIN-Schiene
Fehlerstrom-Typ	F
Energiebegrenzungsklasse	3
Verlustleistung	2,83
Bemessungsabschaltvermögen nach EN 61009	10
Abschaltcharakteristik	sonstige
Spannungsart	AC
Frequenz	50 Hz
Auslösecharakteristik	B
Umgebungstemperatur während des Betriebs	-25
Umgebungstemperatur während des Betriebs	55
Einbautiefe	17,6
Schutzart (IP)	IP20

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
