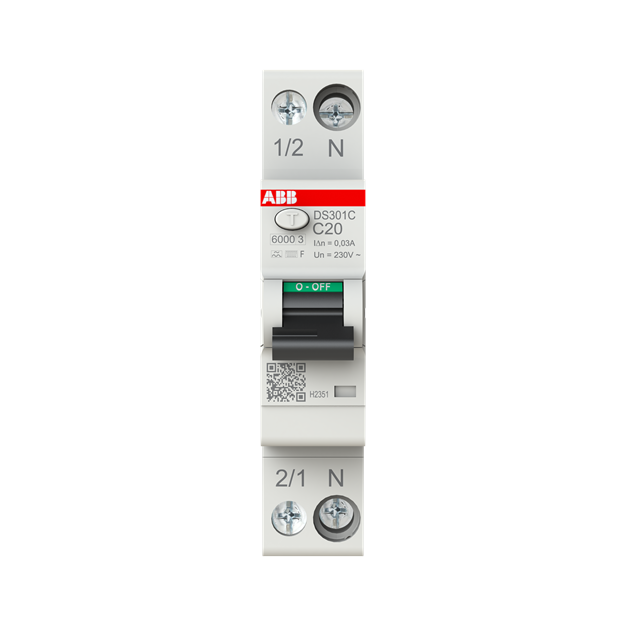

ABB DS301C C20 F30 FI/LS-Schalter Typ F mischfrequenzsensitiv 30 mA 6 kA 1P+N C-Char. 20 A 2CSR255563R1204

Artikelnummer: 2CSR255563R1204 ABB-2CSR255563R1204_8012542723851
Hersteller: ABB
EAN: 8012542723851

UVP: 234,91 €

144,14 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

FI/LS-Schalter (RCBOs) Typ F (mischfrequenzsensitiv) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 10 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21 und für Typ F DIN EN 62423 (VDE 0664-40). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik. Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung. Die DS301C F (Typ F) sind mischfrequenzsensitiv speziell für einphasige elektronische Verbraucher mit Frequenzumrichtern, mit einem Frequenzbereich von 1 - 1.000 Hz zur Erfassung des Fehlerstroms. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS301C F Typ F ist 1-polig geschützt (LS), 2-polig schaltend.

Weitere Informationen

Serie:	DS301C

Technische Daten und Merkmale zu ABB DS301C C20 F30 FI/LS-Schalter Typ F mischfrequenzsensitiv 30 mA 6 kA 1P+N C-Char. 20 A 2CSR255563R1204:

Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsstrom	20 A
Bemessungsfehlerstrom	0,03 A
Energiebegrenzungsklasse	3
Verlustleistung	3,66 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
