360° Ansicht

ABB DS301C B20 A30 FI/LS-Schalter RCBO 6kA, 1P+N, Typ A, B20, 30mA 1 Teilungseinheit B-Charakteristik 2CSR255163R1105

ABB DS301C B20 A30 FI/LS-Schalter RCBO 6kA, 1P+N, Typ A, B20, 30mA 1 Teilungseinheit B-Charakteristik 2CSR255163R1105

Artikelnummer: 2CSR255163R1205 ABB-2CSR255163R1205_8012542360056
Hersteller: ABB
EAN: 8012542360056

UVP: 171,18 €

57,00 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB DS301C B20 A30 FI/LS-Schalter RCBO 6kA, 1P+N, Typ A, B20, 30mA 1 Teilungseinheit B-Charakteristik 2CSR255163R1105

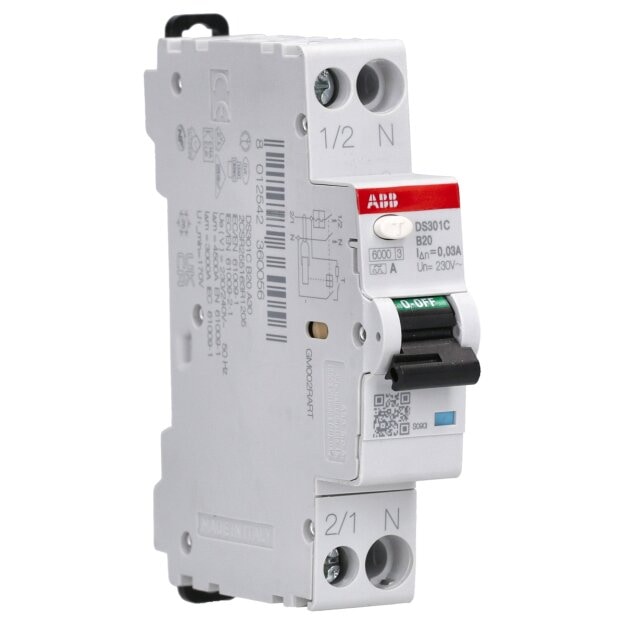

Der ABB DS301C B20 A30 (Artikelnummer: 2CSR255163R1205) ist ein einpoliger Leitungsschutzschalter mit integriertem Fehlerstromschutz (RCBO). Mit einer Breite von nur einer Teilungseinheit ermöglicht er eine platzsparende Installation in Verteilungen. Das Gerät schützt zuverlässig vor Überlast, Kurzschlussströmen sowie Fehlerströmen vom Typ A, einschließlich sinusförmiger Wechselströme und pulsierender Gleichfehlerströme. Mit einem Bemessungsschaltvermögen von 6 kA und einer Bemessungsstromstärke von 20 A eignet sich der DS301C B20 A30 für den Einsatz in Wohn-, Gewerbe- und Industrieanwendungen. Die B-Auslösecharakteristik ist besonders geeignet für Stromkreise mit geringen Einschaltströmen.

Bemessungsstrom: 20 A
Bemessungsfehlerstrom: 30 mA
Schaltvermögen: 6 kA
Auslösecharakteristik: B
Fehlerstrom-Typ: A

Weitere Informationen

Serie:	DS301C
Auslösecharakteristik:	A
Bemessungsstrom:	20 A
Auslösestrom:	0,03 A

Technische Daten und Merkmale zu ABB Stotz S&J DS301CA-B20/0,03 FI/LS-Schalter 6kA, 1P+N, Typ A, B20, 30mA:

Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	20 A
Bemessungsfehlerstrom	-
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	3,66 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	6 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	-
Abschaltcharakteristik	-
Stoßstromfestigkeit	-
Spannungsart	AC
Frequenz	-
Auslösecharakteristik	B
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Breite in Teilungseinheiten	1
Einbautiefe	17,6 mm
Unterputzmontage	nein
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	10 mm²

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
