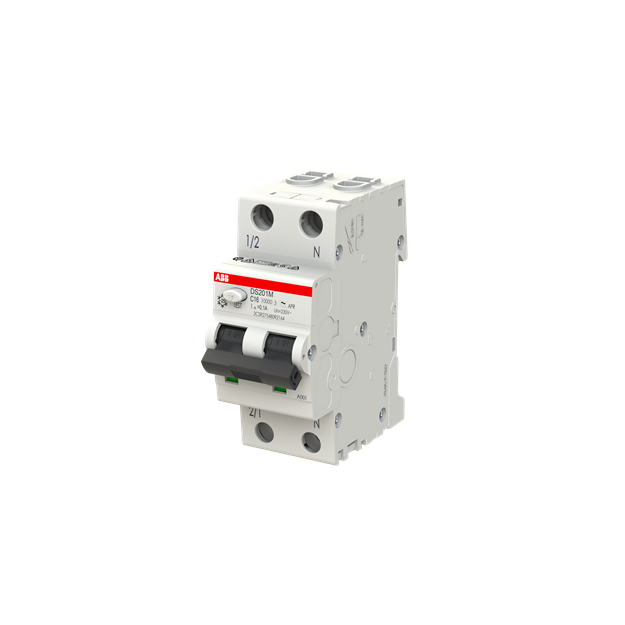

ABB DS201 M C16 APR100 FI/LS-Schalter 10kA 1P+N Typ A C 16 100mA kurzzeitverzögert 2CSR275480R2164

Artikelnummer: 2CSR275480R2164 ABB-2CSR275480R2164_8012542581918
Hersteller: ABB
EAN: 8012542581918

UVP: 349,86 €

204,23 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz. Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA. RCBO DS201 MA Typ A AP-R ist 1-polig geschützt (LS), 2-polig schaltend. Normen: IEC/EN 61009-1, IEC/EN 61009-2-1 Anzahl Pole: 1P+N Anzahl geschützter Pole: 1 Auslösecharakteristik: C Bemessungsfehlerstrom: 100 mA Bemessungsfrequenz: 50 / 60 Hz Bemessungsschaltvermögen: 10 kA Bemessungsstrom: 16 A Zeitverzögerung FI: 10 ms Verzögerung (hohe Immunität) Breite in Teilungseinheiten: 2 Fehlerstromart: Typ A APR Position des N-Leiters: Rechts Schutzart: IP20, IP40 Zubehör anbaubar: Ja Fehleranzeige: blaue Markierung auf dem Schalthebel Anschlussmöglichkeit: 10 ... 10 mm², 0.75 ... 25 mm², 0.75 ... 16 mm², 0.75 ... 16 mm²

Weitere Informationen

Serie:	DS201 M
Produktgruppe:	Kombination FI-Schalter/Leitungsschutzschalter

Technische Daten und Merkmale zu ABB DS201 M C16 APR100 FI/LS-Schalter 10kA 1P+N Typ A C 16 100mA kurzzeitverzögert 2CSR275480R2164:

Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	16 A
Bemessungsfehlerstrom	0,1 A
Energiebegrenzungsklasse	3
Verlustleistung	4,5 W
Bemessungsabschaltvermögen nach EN 61009	10 kA
Bemessungsabschaltvermögen nach IEC 60947-2	15 kA
Stoßstromfestigkeit	3 kA
Mitschaltender Neutralleiter	Ja
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Einbautiefe	69 mm
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	16 mm²

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
