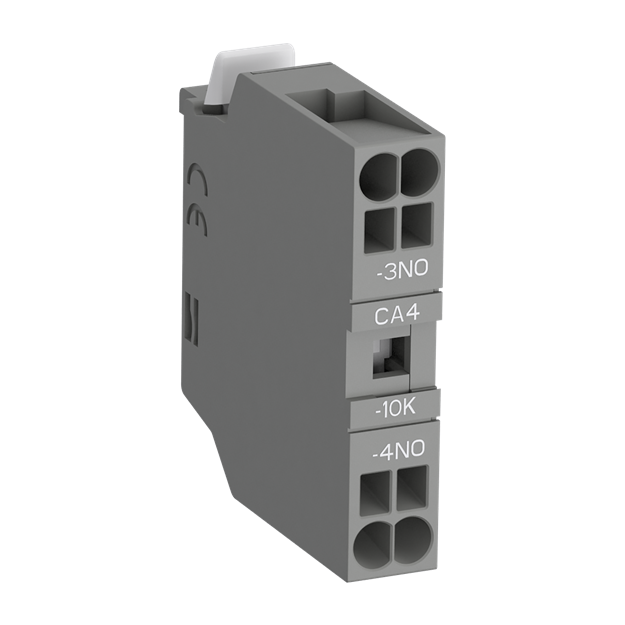

ABB CA4-10K Hilfskontaktblock 1-polig 1S frontseitige Montage 1SBN010160R1010

Artikelnummer: 1SBN010160R1010 ABB-1SBN010160R1010_3471523131224
Hersteller: ABB
EAN: 3471523131224

UVP: 10,98 €

5,30 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt. Typen von Hilfskontaktblöcken für frontseitige Montage: – CA4 1 oder 4-poliger Block mit Sofort-Schließer- und Öffnerkontakten – CC4 1-poliger Block, mit voreilendem Schließer und nacheilendem Öffner – CAT4 2-poliger Block mit 1-Sofort-Schließer- und 1-Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn. Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen). Typen von Hilfskontaktblöcken für seitliche Montage: – CAL4 2-poliger Block mit Sofort-Schließer- und Öffnerkontakten. Zum Anbau auf der rechten bzw. linken Seite des Schützes. Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung. Normen: IEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 No. 60947-5-1-14 Anschlussart: Push-In Klemme Anzahl Pole: 1P Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 1 Bemessungsbetriebsspannung: 690 V Bemessungsbetriebsstrom AC-15: 2 A, 2 A, 6 A, 4 A, 3 A Bemessungsbetriebsstrom DC-13: 6 A / 144 W, 2.8 A / 134 W, 1 A / 72 W, 0.55 A / 60 W, 0.55 A / 69 W, 0.27 A / 60 W, 0.27 A / 68 W, 0.15 A / 60 W, 0.13 A / 65 W, 0.1 A / 60 W Bemessungsfrequenz: 50 / 60 Hz Bemessungsisolationsspannung: 690 V, 600 V Bemessungsstoßspannungsfestigkeit: 6 kV Geeignet für: AF09, AF09Z, AF12, AF12Z, AF16, AF16Z, AF26, AF26Z, AF30, AF30Z, AF38, AF38Z, AF40, AF52, AF65, AF80, AF96, AFC09, AFC12, AFC16, AFC26, AFC30, AFC38, AFC40, AFC52, AFC65, AFC80, AFC96, AF09B, AF09ZB, AF12B, AF12ZB, AF16B, AF16ZB, AF26B, AF26ZB, AF30B, AF30ZB, AF38B, AF38ZB, AF40B, AF52B, AF65B, AF80B, AF96B, NF22E, NFZ22E, NF31E, NFZ31E, NF40E, NFZ40E, NFC22E, NFC31E, NFC40E, NFZB22E, NFB22E, NFZB31E, NFB31E, NFZB40E, NFB40E Montageart: Frontmontage Schutzart: IP20

Weitere Informationen

Montageart:	Frontmontage
Produktgruppe:	Hilfsschalterblock

Technische Daten und Merkmale zu ABB 1SBN010160R1010 CA4-10K Hilfskontaktblock 1-polig 1S frontseitige Montage:

Anzahl der Kontakte als Wechsler	0
Anzahl der Kontakte als Schließer	1
Bemessungsbetriebsstrom Ie bei AC-15, 230 V	4 A
Ausführung des elektrischen Anschlusses	Federzuganschluss
Ausführung	aufsteckbar
Montageart	Frontbefestigung
Fassung	ohne
