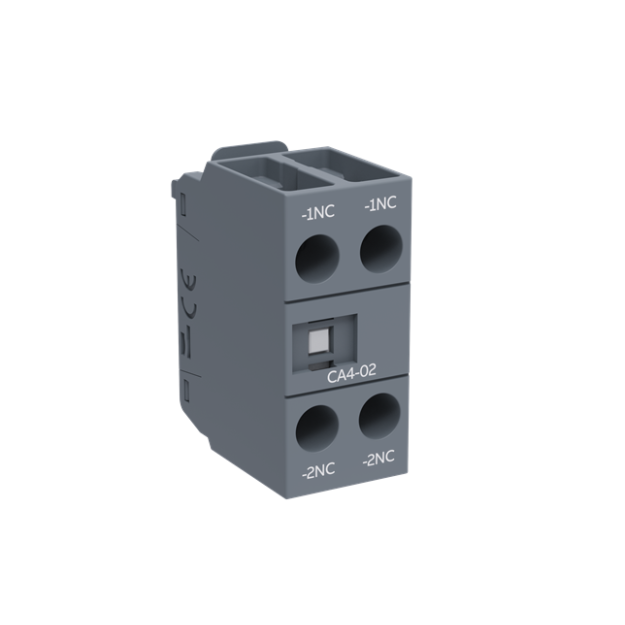

CA4-02 ist ein 2-poliger, frontseitig montierbarer Hilfskontaktblock mit Schraubklemmen, der auf AF(C)09(Z)(B)...96-Schütze und NF(C)(Z)(B)-Hilfsschütze montiert werden kann. Der CA4-02 ist mit zwei unverzögerten Öffner-Kontakten für industrielle Standardumgebungen ausgestattet. Normen: IEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 No. 60947-5-1-14 Anschlussart: Schraubklemme Anzahl Pole: 2P Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 0 Bemessungsbetriebsspannung: 690 V Bemessungsbetriebsstrom AC-15: 2 A, 2 A, 6 A, 4 A, 3 A Bemessungsbetriebsstrom DC-13: 6 A / 144 W, 2.8 A / 134 W, 1 A / 72 W, 0.55 A / 60 W, 0.55 A / 69 W, 0.27 A / 60 W, 0.27 A / 68 W, 0.15 A / 60 W, 0.13 A / 65 W, 0.1 A / 60 W Bemessungsfrequenz: 50 / 60 Hz Bemessungsisolationsspannung: 690 V, 690 V, 600 V Bemessungsstoßspannungsfestigkeit: 6 kV Geeignet für: AF09, AF09Z, AF12, AF12Z, AF16, AF16Z, AF26, AF26Z, AF30, AF30Z, AF38, AF38Z, AF40, AF52, AF65, AF80, AF96, AFC09, AFC12, AFC16, AFC26, AFC30, AFC38, AFC40, AFC52, AFC65, AFC80, AFC96, NF22E, NFZ22E, NF31E, NFZ31E, NF40E, NFZ40E, NFC22E, NFC31E, NFC40E, NFZB22E, NFB22E, NFZB31E, NFB31E, NFZB40E, NFB40E Montageart: Front mounting Schutzart: IP20 Verlustleistung: 0.1 W
| Montageart: | Frontmontage |
| Produktgruppe: | Hilfsschalterblock |
Technische Daten und Merkmale zu ABB 1SBN010110R1002 CA4-02 Hilfskontaktblock 2-polig - 0S / 2Ö :
| Anzahl der Kontakte als Wechsler | 0 |
| Anzahl der Kontakte als Öffner | 2 |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Ausführung | aufsteckbar |
| Montageart | Frontbefestigung |
| Fassung | ohne |
