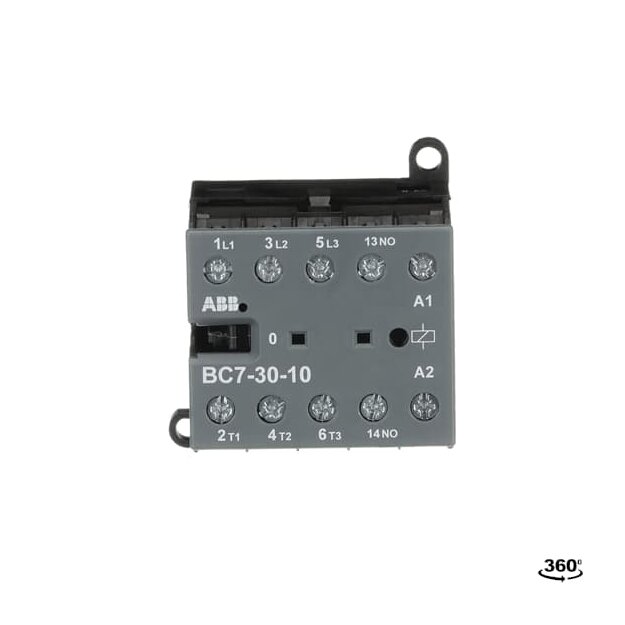

ABB BC7-30-10-16 Kleinschütz 5,5 kW 48 V DC GJL1313001R1106

Artikelnummer: GJL1313001R1106 ABB-GJL1313001R1106_4013614188695
Hersteller: ABB
EAN: 4013614188695

UVP: 104,34 €

50,60 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Kleinschützen B/BC 6 und B/BC 7 von 4 und 5,5 kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Durch geringe Abmessungen, Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik sowie vielfältigen Kontakt- und Spulenvarianten besitzen sie eine breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, IEC 60335-2-40 A2L Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 1 Bemessungsbetriebsleistung AC-3: 3 kW, 5.5 kW, 5.5 kW, 3 kW Bemessungsbetriebsspannung: 690 V AC, 250 V DC, 690 V AC, 220 V DC Bemessungsbetriebsstrom AC-1: 20 A, 16 A, 20 A, 16 A, 6 A, 6 A Bemessungsbetriebsstrom AC-3: 12 A, 12 A, 9 A, 3.5 A Bemessungssteuerspannung: 48 V DC Montageart: DIN-Schiene, Schraubmontage

Weitere Informationen

Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB BC7-30-10-16 Kleinschütz 5,5 kW 48 V DC GJL1313001R1106:

Bemessungssteuerspeisespannung DC	48 V
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Betriebsspannung AC 50 Hz	220 V
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	12 A
Bemessungsbetriebsleistung bei AC-3, 400 V	5,5 kW
Bemessungsbetriebsleistung NEMA	2,2371 kW
Anzahl der Hilfskontakte als Schließer	1
Breite	52,5 mm
Höhe	57,5 mm
Tiefe	46,7 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
