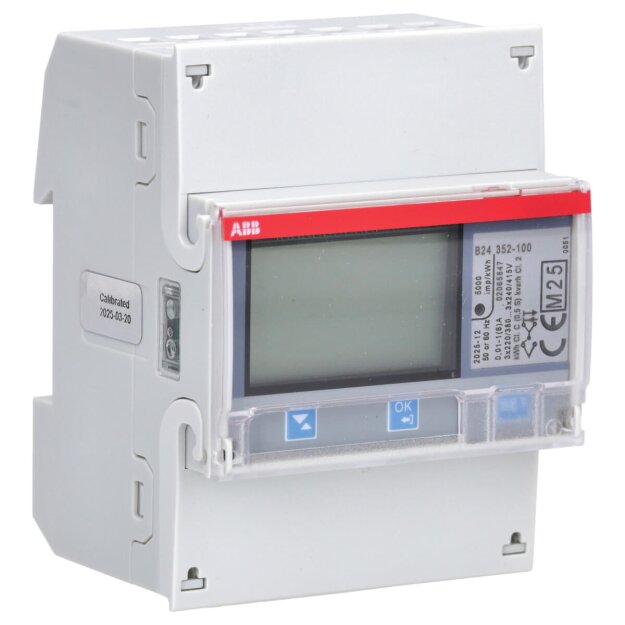

ABB B24 352-100 Messwandlerzähler Silber, Modbus RS485, 3-phasig, 1 A 2CMA100183R1000

ABB B24 352-100 Messwandlerzähler 'Silber', Modbus RS485, 3-phasig, 1 A 2CMA100183R1000

Artikelnummer: 2CMA100183R1000 ABB-2CMA100183R1000_7392696001830
Hersteller: ABB
EAN: 7392696001830

UVP: 548,53 €

261,75 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB B24 352-100 Messwandlerzähler 'Silber', Modbus RS485, 3-phasig, 1 A 2CMA100183R1000

Der ABB B24 352‑100 ist ein kompakter, CT-gekoppelter Dreiphasen-Energiezähler für DIN-Hutschienen (4 TE), konzipiert für gewerbliche und Wohnumgebungen. Er arbeitet mit transformatorischer Messung (Sekundärstrom 1 A, max. 6 A), zeigt aktive und reaktive Energie über ein hintergrundbeleuchtetes LCD an und erreicht hohe Genauigkeit: Klasse 0,5 % (C für MID-Version) bei Wirkleistung und 2 % bei Blindleistung. Ausgestattet mit bidirektionaler Energiebilanzierung (Import/Export), einem resettable Zwischenzähler, bis zu vier Tarifzählerwerken, zwei programmierbaren Eingangs-/Ausgangs-Schnittstellen, RS‑485-Modbus/EQ-Bus-Kommunikation und bis zu 25 Alarm- sowie Ereignispegeln, bietet er eine umfassende Energieüberwachung. Der B24 erfüllt alle relevanten Normen (IEC 62052‑11, 62053‑22, EN 50470‑1) und ist MID-validiert, IP20-geschützt, in einem robusten Kunststoffgehäuse mit der Recyclingquote von 66 % gefertigt – ideal für professionelle Energiemessungsaufgaben

Hochpräzise CT‑Messung (1 A Sekundär, max. 6 A) mit Genauigkeit Klasse 0,5 % (Wirkenergie) / 2 % (Blindenergie, MID-konform)
LCD-Display mit Hintergrundbeleuchtung (7 Stellen) – zeigt Energie, Leistung, Strom, Spannung, Frequenz und Cos
Vielseitige Datenschnittstellen – bidirektionale Energiemessung, Reset-Zähler, vier Tarifzähler, zwei I/O (Impuls/Alarm), RS‑485 Modbus RTU/EQ-Bus
Umfangreiche Ereignisprotokollierung – bis zu 25 einstellbare Alarm- und Ereignisschwellen für detaillierte Lastanalyse
Standardkonform & nachhaltig – DIN-Schienenmontage (70×97×65 mm), IP20, RoHS, MID (C-Klasse), recyclingfähiges Design

Weitere Informationen

Serie:	B24
Schutzart:	IP20
Produktgruppe:	Elektrizitätszähler

Technische Daten und Merkmale zu ABB Stotz S&J B24 352-100Messwandlerzähler, RS485 „Silber“, 3 Phasen, Wandleranschluss 6A:

Zählertyp	elektronisch
Nennstrom (In)	6 A
Maximalstrom (Imax)	6 A
Nennspannung (Un) N-L	-
Nennspannung (Un) L-L	-
Frequenz	-
Leistungsaufnahme	0,721 W
Genauigkeitsklasse	C
Polart	Vierleiter
Ausführung	-
Energieart	-
Geeignet für	-
Tarifausführung	Multitarif
Tarifsteuerung	extern
Messungsart Lastgang	nein
Rücklaufsperre	ja
Geeicht	ja
Zulassung	Measuring Instruments Directive
Impulsausgang	elektrisch
Impulsart	S0
Impulsrate	-
Anzeigeart	digital
Montageart	REG
Breite in Teilungseinheiten	4
Breite	70 mm
Tiefe	65 mm
Höhe	26,5 mm
Ausführung der Schnittstelle	sonstige
EDL40-Signatur	nein
Mit Sperrcode	nein
Anzahl der Stellen	7
Schutzart (IP)	IP20
Schutzart (NEMA)	-
