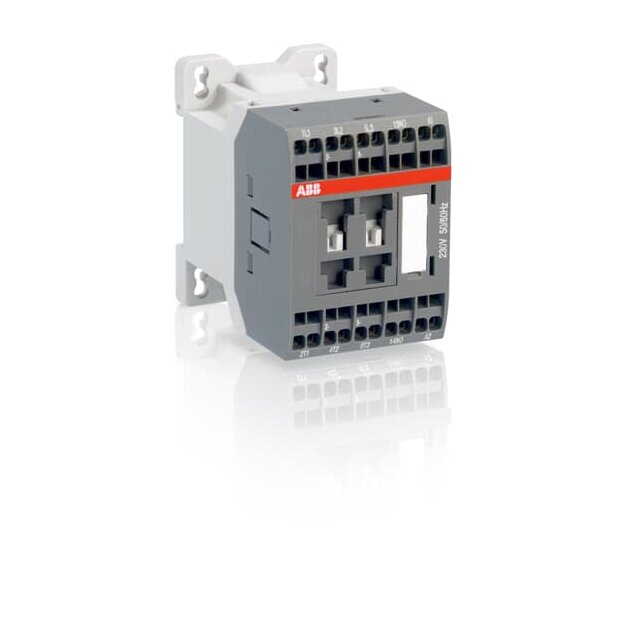

ABB AS16-30-10S-20 Schütz 24V 50/60Hz Federzuganschluß 1SBL121004R2010

Artikelnummer: 1SBL121004R2010 ABB-1SBL121004R2010_3471523042209
Hersteller: ABB
EAN: 3471523042209

UVP: 88,68 €

48,95 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze AS/ASL 09 bis AS/ASL 16 von 4 bis 7,5 kW AC-3 (400 V) stehen für die sehr kompakte Baureihe mit AC- oder DC-Ansteuerung. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten und verfügen über 3 Hauptschließerkontakte sowie 1 bzw. 5 Hilfskontakte. Anbaubare Zubehörteile sind seitlich einsteckbare Löschglieder sowie 1- polige, frontseitig aufsteckbare Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder für An- und Abfallverzögerung, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Weitere Informationen

Serie:	AS16

Technische Daten und Merkmale zu ABB AS16-30-10S-20 Schütz 24V 50/60Hz Federzuganschluß 1SBL121004R2010:

Bemessungssteuerspeisespannung AC 50 Hz	24 V
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	15,5 A
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Anzahl der Hilfskontakte als Schließer	1
Breite	45 mm
Höhe	68 mm
Tiefe	72,5 mm
