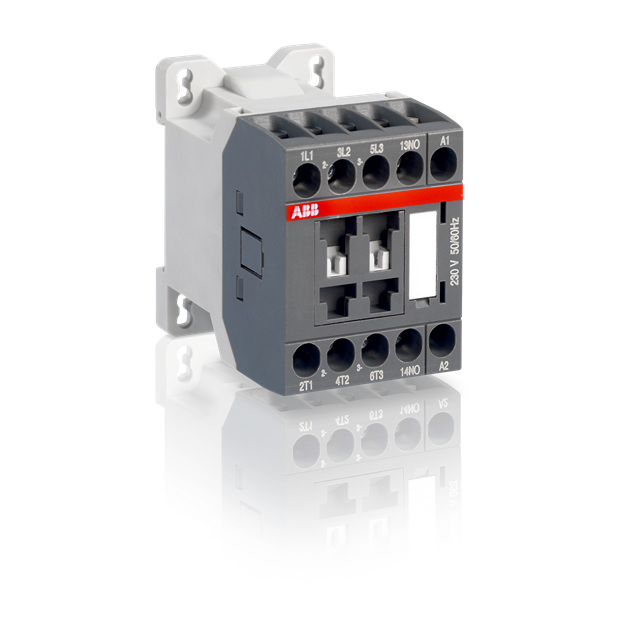

ABB AS16-30-10-26 Schütz 230V 50/60Hz 1SBL121001R2610

Artikelnummer: 1SBL121001R2610 ABB-1SBL121001R2610_3471523036260
Hersteller: ABB
EAN: 3471523036260

UVP: 89,13 €

44,03 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze AS/ASL 09 bis AS/ASL 16 von 4 bis 7,5 kW AC-3 (400 V) stehen für die sehr kompakte Baureihe mit AC- oder DC-Ansteuerung. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten und verfügen über 3 Hauptschließerkontakte sowie 1 bzw. 5 Hilfskontakte. Anbaubare Zubehörteile sind seitlich einsteckbare Löschglieder sowie 1- polige, frontseitig aufsteckbare Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder für An- und Abfallverzögerung, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Normen: IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14 Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 1 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 7.5 kW, 7.5 kW, 7.5 kW, 7.5 kW, 7.5 kW, 4 kW Bemessungsbetriebsspannung: 690 V, 690 V Bemessungsbetriebsstrom AC-1: 24 A, 20 A, 16 A Bemessungsbetriebsstrom AC-3: 15.5 A, 13.6 A, 12.5 A, 9 A, 15.5 A, 15.7 A Bemessungssteuerspannung: 230 V, 230 V

Weitere Informationen

Serie:	AS16
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SBL121001R2610 AS16-30-10-26 Schütz 230V 50/60Hz :

Bemessungssteuerspeisespannung AC 50 Hz	230 V
Spannungsart zur Betätigung	AC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	24 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	15,5 A
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Anzahl der Hilfskontakte als Schließer	1
Breite	45 mm
Höhe	68 mm
Tiefe	72,5 mm
