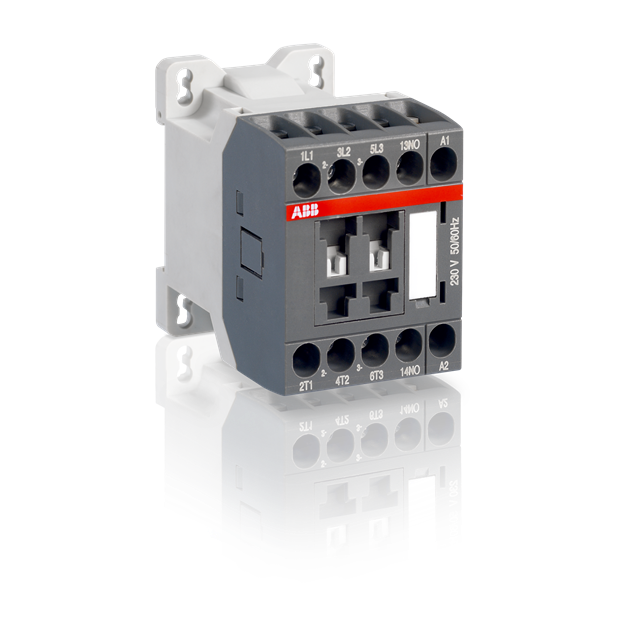

ABB AS16-30-10-20 Schütz, 24V 50/60Hz 1SBL121001R2010

Artikelnummer: 1SBL121001R2010 ABB-1SBL121001R2010_3471523036208
Hersteller: ABB
EAN: 3471523036208

UVP: 86,11 €

41,72 €

inkl. 19% USt. , zzgl.

bestellbar
Lieferzeit : 2-6 Wochen

Schütze AS/ASL 09 bis AS/ASL 16 von 4 bis 7,5 kW AC-3 (400 V) stehen für die sehr kompakte Baureihe mit AC- oder DC-Ansteuerung. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten und verfügen über 3 Hauptschließerkontakte sowie 1 bzw. 5 Hilfskontakte. Anbaubare Zubehörteile sind seitlich einsteckbare Löschglieder sowie 1- polige, frontseitig aufsteckbare Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder für An- und Abfallverzögerung, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Normen: IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14 Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 1 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: (400 V) 7,5 kW, (415 V) 7,5 kW, (440 V) 7,5 kW, (500 V) 7,5 kW, (690 V) 7,5 kW, (220/230/240 V) 4 kW Bemessungsbetriebsspannung: Hilfsstromkreis 690 V, Hauptstromkreis 690 V Bemessungsbetriebsstrom AC-1: (690 V) 40°C 24 A, (690 V) 60°C 20 A, (690 V) 70°C 16 A Bemessungsbetriebsstrom AC-3: (415 V) 60°C 15,5 A, (440 V) 60°C 13,6 A, (500 V) 60°C 12,5 A, (690 V) 60°C 9 A, (380/400 V) 60°C 15,5 A, (220/230/240 V) 60°C 15,7 A Bemessungssteuerspannung: 50 Hz 24 V, 60 Hz 24 V

Weitere Informationen

Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB AS16-30-10-20 Schütz, 24V 50/60Hz 1SBL121001R2010:

Bemessungssteuerspeisespannung AC 50 Hz	24 V
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	24 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	15,5 A
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Anzahl der Hilfskontakte als Schließer	1
Breite	45 mm
Höhe	68 mm
Tiefe	72,5 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
