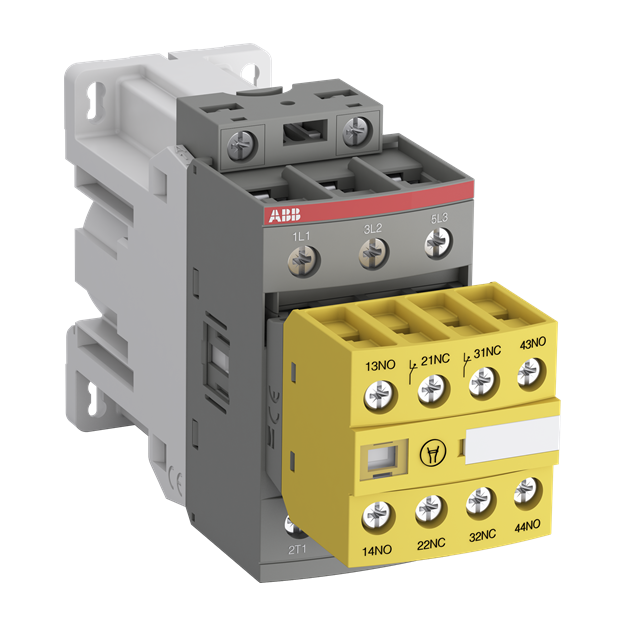

ABB AFS30Z-30-22-30 Safetyschütz 24V DC 3-polig 2S+2Ö Low Power Consumption 1SBL276082R3022

Artikelnummer: 1SBL276082R3022 ABB-1SBL276082R3022_3471523158597
Hersteller: ABB
EAN: 3471523158597

UVP: 341,86 €

167,64 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AFS30Z - 15 kW AC-3 (400V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie sind mit 24V DC ansteuerbar. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben und von unten. Als anbaubare Zubehörteile sind 1- u. 4-polige frontseitige, sowie rechts- u linksseitige 2-polige Hilfsschalter verfügbar. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Löschglieder sind bauseits integriert. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-4-1 Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 2 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 15 kW, 15 kW, 18.5 kW, 18.5 kW, 18.5 kW, 15 kW, 9 kW Bemessungsbetriebsspannung: 690 V, 690 V Bemessungsbetriebsstrom AC-1: 50 A, 42 A, 37 A Bemessungsbetriebsstrom AC-3: 32 A, 32 A, 28 A, 21 A, 32 A, 33 A Bemessungssteuerspannung: 24 V

Weitere Informationen

Serie:	AFS30Z
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SBL276082R3022 AFS30Z-30-22-30 Safetyschütz 24V DC 3-polig 2S+2Ö Low Power Consumption:

Bemessungssteuerspeisespannung DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	32 A
Bemessungsbetriebsleistung bei AC-3, 400 V	15 kW
Anzahl der Hilfskontakte als Schließer	2
Breite	45 mm
Höhe	86 mm
Tiefe	139,5 mm
