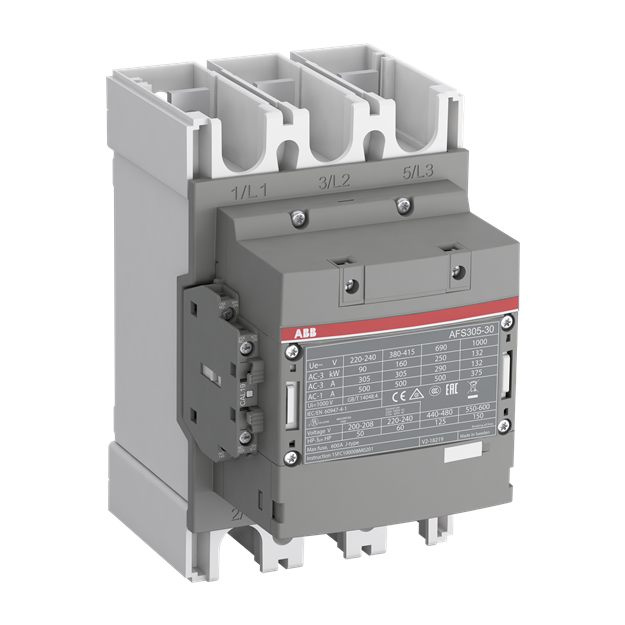

ABB AFS305-30-12-13 Safetyschütz 100-250V 50/60Hz / DC Hiko: 1S+2Ö 1SFL587082R1312

Artikelnummer: 1SFL587082R1312 ABB-1SFL587082R1312_7320500541425
Hersteller: ABB
EAN: 7320500541425

UVP: 3.195,01 €

1.566,34 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Safetyschütze der Baureihe AFS116 bis AFS370 von 55 bis 200 kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Alternativ stehen Versionen mit integrierten 24VDC Schnittstellenrelais zur Verfügung, diese sind direkt aus SPS ansteuerbar. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich. Anschlussart: Hauptstromkreis: Schiene Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 1 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 160 kW, 160 kW, 200 kW, 250 kW, 185 kW, 160 kW, 90 kW Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-1: 375 A, 325 A, 260 A, 500 A, 400 A, 325 A Bemessungsbetriebsstrom AC-3: 305 A, 305 A, 290 A, 290 A, 131 A, 305 A, 305 A Bemessungssteuerspannung: 100 ... 250 V, 100 ... 250 V, 100 ... 250 V

Weitere Informationen

Serie:	AFS305
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SFL587082R1312 AFS305-30-12-13 Safetyschütz 100-250V 50/60Hz / DC Hiko: 1S+2Ö:

Bemessungssteuerspeisespannung AC 50 Hz	100 V
Bemessungssteuerspeisespannung AC 50 Hz	250 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	500 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	305 A
Bemessungsbetriebsleistung bei AC-3, 400 V	160 kW
Bemessungsbetriebsleistung NEMA	93,2125 kW
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	2
Breite	140 mm
Höhe	225 mm
Tiefe	180 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
