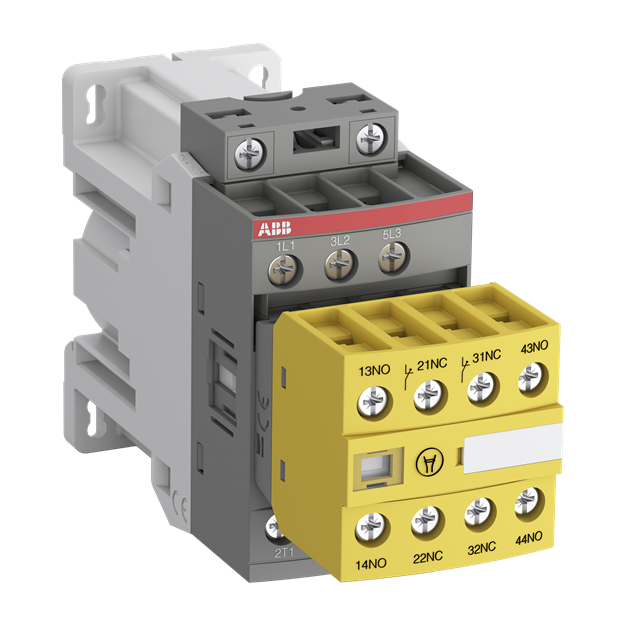

ABB AFS09Z-30-22-30 Safetyschütz 24V DC Low Power Consumption 1SBL136082R3022

Artikelnummer: 1SBL136082R3022 ABB-1SBL136082R3022_3471523158191
Hersteller: ABB
EAN: 3471523158191

UVP: 172,22 €

83,42 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AFS09Z - 4 kW AC-3 (400V) sind für Anwendungen der Maschinensicherheit konzipiert. Sie werden mit fest montierten farblich gekennzeichneten Hilfskontaktblöcken an der Vorderseite geliefert und eignen sich daher ideal zur Überwachung und Steuerung von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Sie sind mit 24V DC ≥250mA ansteuerbar. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben und von unten. Alle integrierte Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Löschglieder sind bauseits integriert. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-4-1 Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 2 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 4 kW, 4 kW, 4 kW, 5.5 kW, 5.5 kW, 4 kW, 2.2 kW Bemessungsbetriebsspannung: 690 V, 690 V Bemessungsbetriebsstrom AC-1: 25 A, 25 A, 22 A Bemessungsbetriebsstrom AC-3: 9 A, 9 A, 9.5 A, 7 A, 9 A, 9 A Bemessungssteuerspannung: 24 V

Weitere Informationen

Serie:	AFS09Z
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SBL136082R3022 AFS09Z-30-22-30 Safetyschütz 24V DC Low Power Consumption:

Bemessungssteuerspeisespannung DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Anzahl der Hilfskontakte als Schließer	2
Breite	45 mm
Höhe	86 mm
Tiefe	130,5 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
