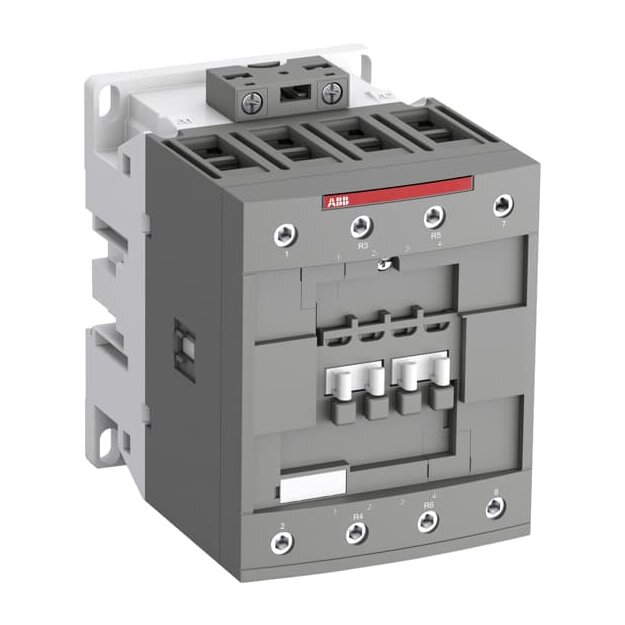

ABB AFC80-22-00-85 Schütz 4-polig 380-400 V 50 Hz / 400-415 V 60 Hz 1SBL391501R8500

Artikelnummer: 1SBL391501R8500 ABB-1SBL391501R8500_3471523019485
Hersteller: ABB
EAN: 3471523019485

UVP: 582,20 €

321,37 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Das AFC80-22-00-85 ist ein 4-poliges (2S+2Ö) - 1000 V IEC oder 600 V UL Schütz mit Schraubanschlüssen, das hauptsächlich Stromkreise bis zu 125 A IEC (AC-1) oder 105 A UL für ‚General Use‘ steuert. Innerhalb der AF-Plattform bieten die AFC-Schütze eine optimierte Betriebszeit für AC-gesteuerte Anwendungen mit elektromagnetischer Spule (Steuerspannung: 380…400V AC 50Hz / 400…415V AC 60Hz). AFC-Schütze sind in Blockbauweise ausgeführt und können mit zusätzlichen Hilfskontaktblöcken und einer breiten Palette von zusätzlichem Zubehör leicht erweitert werden. Alle zusätzlich angebauten Hilfsöffnerkontakte sind als Spiegelkontakte nach IEC60947-5-1 Anhang L ausgeführt.

Weitere Informationen

Serie:	AFC80

Technische Daten und Merkmale zu ABB AFC80-22-00-85 Schütz 4-polig 380-400 V 50 Hz / 400-415 V 60 Hz 1SBL391501R8500:

Bemessungssteuerspeisespannung AC 50 Hz	380 V
Bemessungssteuerspeisespannung AC 50 Hz	400 V
Bemessungssteuerspeisespannung AC 60 Hz	415 V
Anzahl der Öffner als Hauptkontakte	2
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	125 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	80 A
Bemessungsbetriebsleistung bei AC-3, 400 V	37 kW
Anzahl der Hilfskontakte als Schließer	0
Breite	90 mm
Höhe	116 mm
Tiefe	119,5 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
