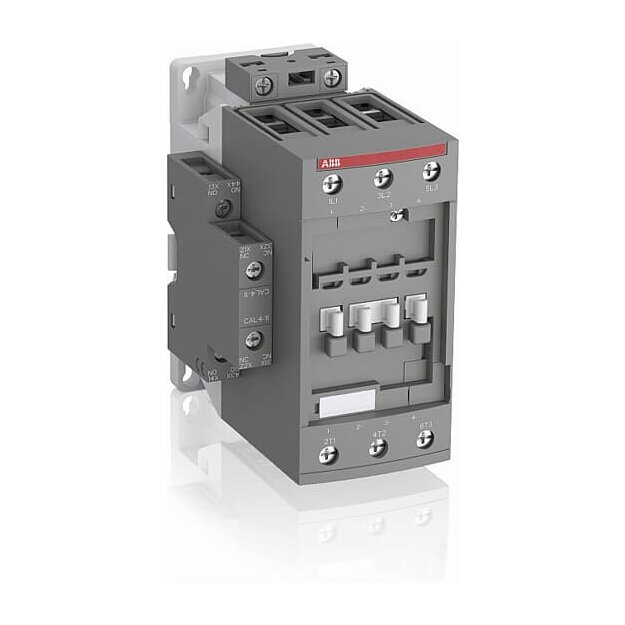

ABB AFC52-30-11-86 Schütz 400/415V 50/60Hz 1SBL361001R8611

Artikelnummer: 1SBL361001R8611 ABB-1SBL361001R8611_3471523023413
Hersteller: ABB
EAN: 3471523023413

UVP: 318,73 €

156,34 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AFC52 - 22 kW AC-3 (400V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben und von unten. Als anbaubare Zubehörteile sind 1- u. 4-polige frontseitige, sowie rechts- u linksseitige 2-polige Hilfsschalter verfügbar. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, UL 60335-2-40 LZGH2 A2L Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 1 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 30 kW, 30 kW, 30 kW, 30 kW, 22 kW, 15 kW Bemessungsbetriebsspannung: 690 V Bemessungsbetriebsstrom AC-1: 100 A, 80 A, 70 A Bemessungsbetriebsstrom AC-3: 53 A, 53 A, 45 A, 35 A, 53 A, 53 A Bemessungssteuerspannung: 400 ... 415 V, 415 ... 440 V

Weitere Informationen

Serie:	AFC52
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SBL361001R8611 AFC52-30-11-86 Schütz 400/415V 50/60Hz :

Bemessungssteuerspeisespannung AC 50 Hz	400 V
Bemessungssteuerspeisespannung AC 50 Hz	415 V
Bemessungssteuerspeisespannung AC 60 Hz	440 V
Spannungsart zur Betätigung	AC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	100 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	53 A
Bemessungsbetriebsleistung bei AC-3, 400 V	22 kW
Anzahl der Hilfskontakte als Schließer	1
Breite	67 mm
Höhe	111 mm
Tiefe	119,5 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
