Schütze der Baureihe AFC26 - 45 A AC-1 (690V) schalten Leistungskreise mit leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben und von unten. Als anbaubare Zubehörteile sind 1- u. 4-polige frontseitige, sowie rechts- u linksseitige 2-polige Hilfsschalter verfügbar. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CAN/CSA C22.2 No.60947-1, CAN/CSA C22.2 No.60947-4-1 Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 4 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 0 Typ Blockschütz: 4-poliges Schütz Bemessungsbetriebsleistung AC-3: 11 kW, 11 kW, 11 kW, 11 kW, 9 kW, 5.5 kW Bemessungsbetriebsspannung: 690 V Bemessungsbetriebsstrom AC-1: 45 A, 40 A, 32 A Bemessungsbetriebsstrom AC-3: 21.2 A, 20 A, 17.6 A, 10.5 A, 22 A, 23.2 A Bemessungssteuerspannung: 400 ... 415 V, 415 ... 440 V
| Serie: | AFC26 |
| Produktgruppe: | Leistungsschütz zum Schalten von Wechselstrom |

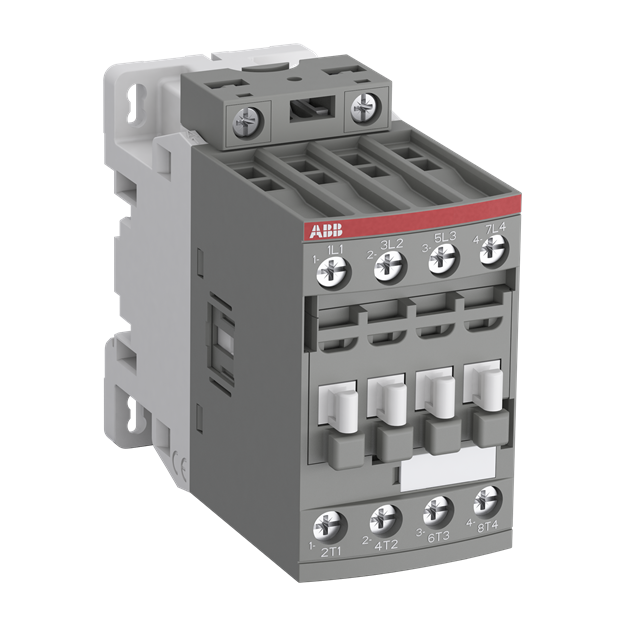

Technische Daten und Merkmale zu ABB 1SBL231201R8600 AFC26-40-00-86 Schütz 400/415V 50/60Hz :
| Bemessungssteuerspeisespannung AC 50 Hz | 400 V |
| Bemessungssteuerspeisespannung AC 50 Hz | 415 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 440 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung AC 50 Hz | 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 45 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 22 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 kW |
| Breite | 45 mm |
| Höhe | 86 mm |
| Tiefe | 101 mm |
