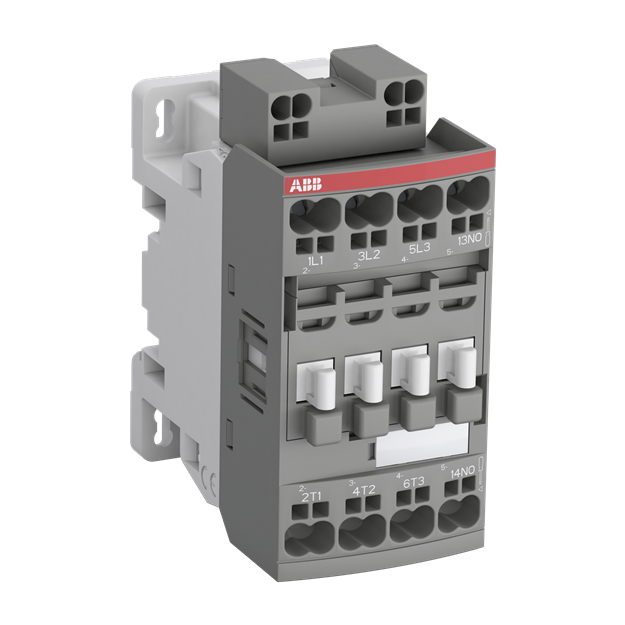

ABB AFC16-30-01K-84 Schütz 110V 50Hz / 110-120V 60Hz Push-In Anschlussklemme 1SBL171005R8401

Artikelnummer: 1SBL171005R8401 ABB-1SBL171005R8401_3471523014589
Hersteller: ABB
EAN: 3471523014589

UVP: 106,03 €

52,06 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AFC16 - 7,5 kW AC-3 (400V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben und von unten. Als anbaubare Zubehörteile sind 1- u. 4-polige frontseitige, sowie rechts- u linksseitige 2-polige Hilfsschalter verfügbar. Alle Hilfsöffnerkontakte sind als Spiegelkontakte nach IEC60947-4-1 Anhang F ausgeführt. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1 Anschlussart: Push-In Klemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 0 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 9 kW, 9 kW, 9 kW, 9 kW, 7.5 kW, 4 kW Bemessungsbetriebsspannung: 690 V, 690 V Bemessungsbetriebsstrom AC-1: 30 A, 30 A, 26 A Bemessungsbetriebsstrom AC-3: 18 A, 18 A, 15 A, 10.5 A, 18 A, 18 A Bemessungssteuerspannung: 110 V, 110 ... 120 V

Weitere Informationen

Serie:	AFC16
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SBL171005R8401 AFC16-30-01K-84 Schütz 110V 50Hz / 110-120V 60Hz Push-In Anschlussklemme :

Bemessungssteuerspeisespannung AC 50 Hz	110 V
Bemessungssteuerspeisespannung AC 60 Hz	120 V
Spannungsart zur Betätigung	AC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Federzuganschluss
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	30 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	18 A
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Anzahl der Hilfskontakte als Öffner	1
Breite	45 mm
Höhe	92,3 mm
Tiefe	77 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
