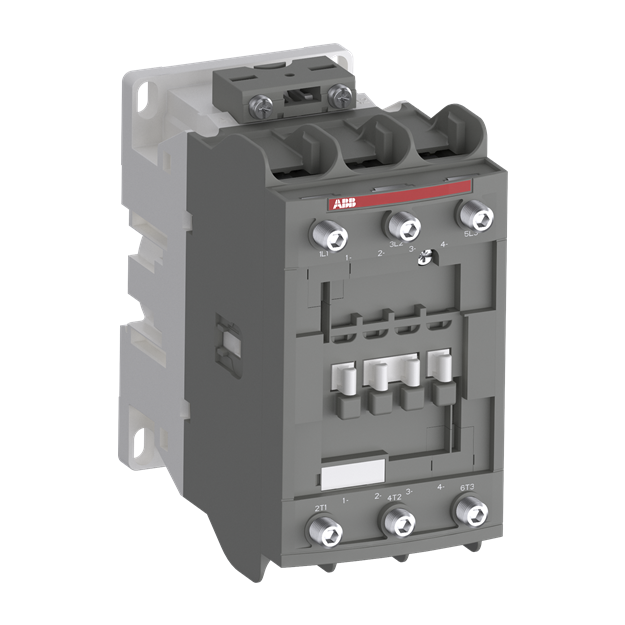

ABB AF96B-30-00RT-11 Schütz mit Bahnzulassung 45kW 3pol 24-60V AC 20-60V DC 1SBL407060R1100

Artikelnummer: 1SBL407060R1100 ABB-1SBL407060R1100_3471523026087
Hersteller: ABB
EAN: 3471523026087

1.069,81 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Die 3-poligen AF96B-Schütze mit Ringkabelschuhanschluß erfüllen die neuesten Normen für rollende Eisenbahnfahrzeuge und ermöglichen den Einbau in Fahrgast- oder Führerständen von Zügen, die häufig in Tunneln oder Unterführungen verkehren. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Dabei erfüllen sie alle wichtigen Normen für rollendes Material: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 und anwendbare Teile der Normen EN 50155, Schock- und Vibrationsfestigkeit gemäß IEC 61373 Kat. 1, Klasse B. Ebenso erreichen sie die höchsten Stufen im Brand- und Rauchverhalten bei Einhaltung der europäischen Norm EN 45545-2 (HL2-Gefahrenstufen) bei Gruppenmontage. Durch die AF-Technologie verfügt das Schütz über einen weiten Steuerspannungsbereich (24-60V 50/60 Hz / 20-60 V DC) der auch große Steuerspannungsschwankungen bewältigt. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder.

Technische Daten und Merkmale zu AF96B-30-00RT-11 Schütz mit Bahnzulassung 45kW 3pol 24-60V AC 20-60V DC:

Bemessungssteuerspeisespannung AC 50 Hz	24
Bemessungssteuerspeisespannung AC 50 Hz	60
Bemessungssteuerspeisespannung DC	20
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	sonstige
Betriebsspannung AC 50 Hz	1000
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	130
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	105
Bemessungsbetriebsleistung bei AC-3, 400 V	200
Breite	70
Höhe	131
Tiefe	116
