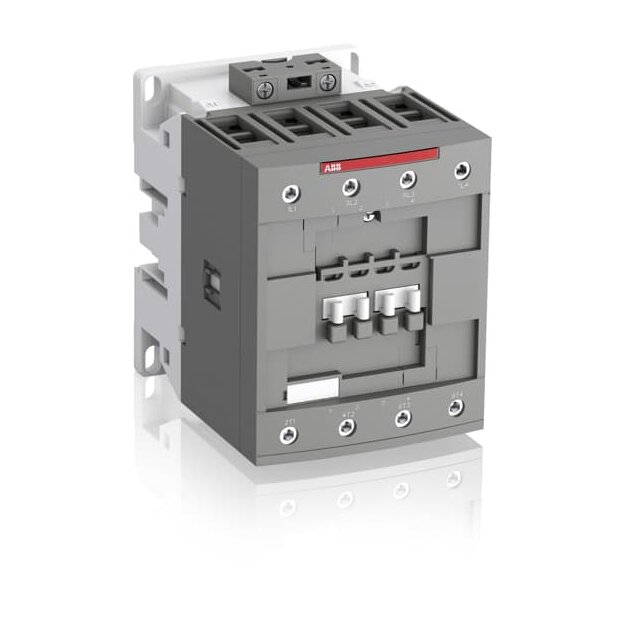

Schütze der Baureihe AF80 - 37 kW AC-3 (400V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.
Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben und von unten. Als anbaubare Zubehörteile sind 1- u. 4-polige frontseitige, sowie rechts- u linksseitige 2-polige Hilfsschalter verfügbar. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Löschglieder sind bauseits integriert.
Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-1:22, CSA C22.2 No. 60947-4-1:22
Anschlussart: Schraubklemme
Anzahl Hauptkontakte Öffner: 0
Anzahl Hauptkontakte Schließer: 4
Anzahl Hilfskontakte Öffner: 0
Anzahl Hilfskontakte Schließer: 0
Typ Blockschütz: 4-poliges Schütz
Bemessungsbetriebsleistung AC-3: 45 kW, 45 kW, 45 kW, 45 kW, 35 kW, 37 kW, 22 kW
Bemessungsbetriebsspannung: 1000 V
Bemessungsbetriebsstrom AC-1: 125 A, 105 A, 90 A
Bemessungsbetriebsstrom AC-3: 80 A, 80 A, 65 A, 49 A, 25 A, 80 A, 80 A
Bemessungssteuerspannung: 100 ... 250 V, 100 ... 250 V, 100 ... 250 V
