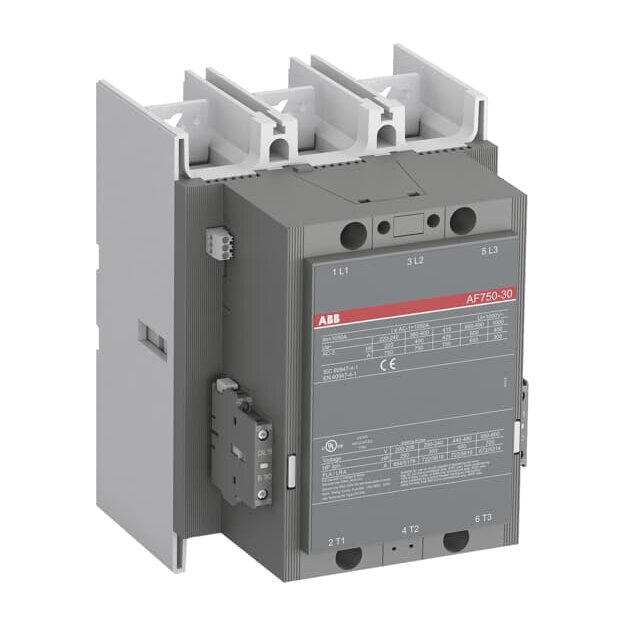

ABB AF750-30-22-71 Schütz 250-500V 50-60Hz / DC 1SFL637001R7122

Artikelnummer: 1SFL637001R7122 ABB-1SFL637001R7122_7320500310632
Hersteller: ABB
EAN: 7320500310632

UVP: 8.199,58 €

4.019,67 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AF400 bis AF750 von 200 kW bis 400kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Sie besitzen ein integriertes, abschaltbares 24VDC Schnittstellenrelais, welches auch eine Direktansteuerung aus einer SPS ermöglicht. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich. Anschlussart: Hauptstromkreis: Schiene Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 2 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 425 kW, 450 kW, 520 kW, 600 kW, 400 kW, 400 kW, 220 kW Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-1: 1000 A, 875 A, 720 A, 1050 A, 875 A, 720 A Bemessungsbetriebsstrom AC-3: 750 A, 750 A, 750 A, 650 A, 300 A, 750 A, 750 A Bemessungssteuerspannung: 250 ... 500 V, 250 ... 500 V, 250 ... 500 V

Weitere Informationen

Serie:	AF750
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SFL637001R7122 AF750-30-22-71 Schütz 250-500V 50-60Hz / DC :

Bemessungssteuerspeisespannung AC 50 Hz	250 V
Bemessungssteuerspeisespannung AC 50 Hz	500 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	1050 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	750 A
Bemessungsbetriebsleistung bei AC-3, 400 V	400 kW
Bemessungsbetriebsleistung NEMA	223,71 kW
Anzahl der Hilfskontakte als Schließer	2
Breite	210 mm
Höhe	283 mm
Tiefe	242 mm
