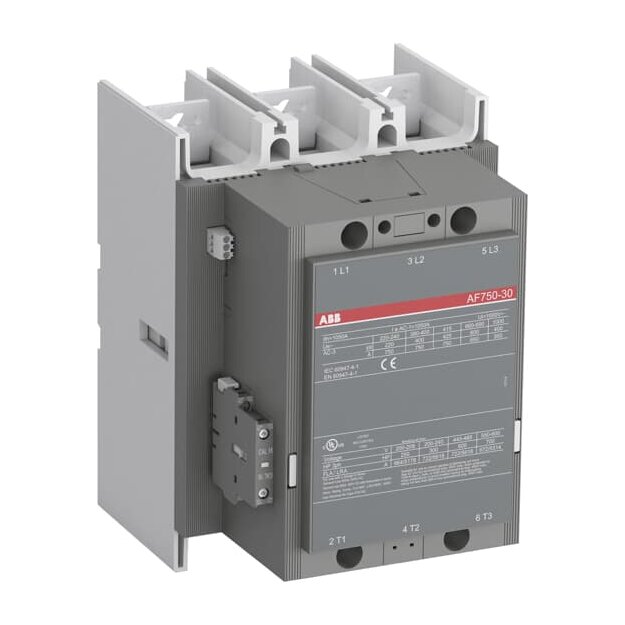

ABB AF750-30-00-70 Schütz 100-250V 50/60Hz / DC 1SFL637001R7000

Artikelnummer: 1SFL637001R7000 ABB-1SFL637001R7000_7320500381175
Hersteller: ABB
EAN: 7320500381175

UVP: 8.153,31 €

3.996,91 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AF400 bis AF750 von 200 kW bis 400kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Sie besitzen ein integriertes, abschaltbares 24VDC Schnittstellenrelais, welches auch eine Direktansteuerung aus einer SPS ermöglicht. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich. Anschlussart: Hauptstromkreis: Schiene Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 0 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 425 kW, 450 kW, 520 kW, 600 kW, 400 kW, 400 kW, 220 kW Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-1: 1000 A, 875 A, 720 A, 1050 A, 875 A, 720 A Bemessungsbetriebsstrom AC-3: 750 A, 750 A, 750 A, 650 A, 300 A, 750 A, 750 A Bemessungssteuerspannung: 100...250 V, 100...250 V, 100 ... 250 V

Weitere Informationen

Serie:	AF750
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SFL637001R7000 AF750-30-00-70 Schütz 100-250V 50/60Hz / DC :

Bemessungssteuerspeisespannung AC 50 Hz	100 V
Bemessungssteuerspeisespannung AC 50 Hz	250 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	1050 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	750 A
Bemessungsbetriebsleistung bei AC-3, 400 V	400 kW
Bemessungsbetriebsleistung NEMA	223,71 kW
Breite	210 mm
Höhe	283 mm
Tiefe	242 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
