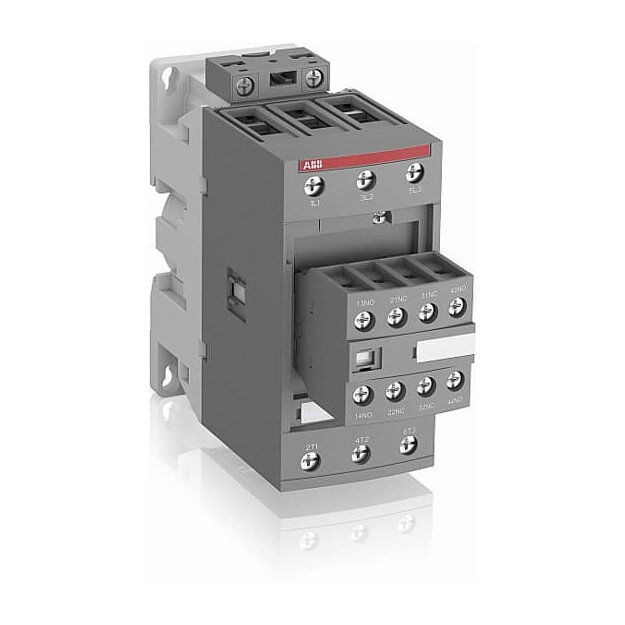

ABB AF52-30-22-11 Schütz 24-60V 50/60Hz / 20-60VDC 1SBL367001R1122

Artikelnummer: 1SBL367001R1122 ABB-1SBL367001R1122_3471523132511
Hersteller: ABB
EAN: 3471523132511

UVP: 394,56 €

190,73 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AF52 - 22 kW AC-3 (400V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben und von unten. Als anbaubare Zubehörteile sind 1- u. 4-polige frontseitige, sowie rechts- u linksseitige 2-polige Hilfsschalter verfügbar. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Löschglieder sind bauseits integriert. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-1:22, CSA C22.2 No. 60947-4-1:22 Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 2 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 22 kW, 30 kW, 30 kW, 30 kW, 30 kW, 22 kW, 15 kW Bemessungsbetriebsspannung: 690 V, 690 V Bemessungsbetriebsstrom AC-1: 100 A, 80 A, 70 A Bemessungsbetriebsstrom AC-3: 53 A, 53 A, 45 A, 35 A, 53 A, 53 A Bemessungssteuerspannung: 24 ... 60 V, 24 ... 60 V, 20 ... 60 V

Weitere Informationen

Serie:	AF52
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SBL367001R1122 AF52-30-22-11 Schütz 24-60V 50/60Hz / 20-60VDC :

Bemessungssteuerspeisespannung AC 50 Hz	24 V
Bemessungssteuerspeisespannung AC 50 Hz	60 V
Bemessungssteuerspeisespannung DC	20 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	100 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	53 A
Bemessungsbetriebsleistung bei AC-3, 400 V	22 kW
Anzahl der Hilfskontakte als Schließer	2
Breite	55 mm
Höhe	125,5 mm
Tiefe	144 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
