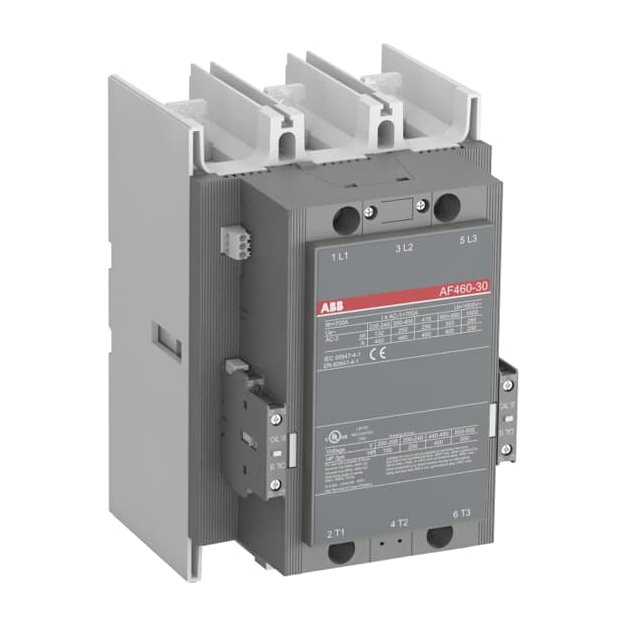

ABB AF460-30-22-69 Schütz 48-130V 50/60Hz / DC 1SFL597001R6922

Artikelnummer: 1SFL597001R6922 ABB-1SFL597001R6922_7320500217924
Hersteller: ABB
EAN: 7320500217924

UVP: 4.975,01 €

2.438,91 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AF400 bis AF750 von 200 kW bis 400kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Sie besitzen ein integriertes, abschaltbares 24VDC Schnittstellenrelais, welches auch eine Direktansteuerung aus einer SPS ermöglicht. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich. Anschlussart: Hauptstromkreis: Schiene Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 2 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 250 kW, 250 kW, 315 kW, 355 kW, 280 kW, 250 kW, 132 kW Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-1: 700 A, 600 A, 600 A, 480 A, 700 A, 600 A, 480 A Bemessungsbetriebsstrom AC-3: 460 A, 460 A, 460 A, 400 A, 200 A, 460 A, 460 A Bemessungssteuerspannung: 48 ... 130 V, 48 ... 130 V, 48 ... 130 V

Weitere Informationen

Serie:	AF460
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SFL597001R6922 AF460-30-22-69 Schütz 48-130V 50/60Hz / DC :

Bemessungssteuerspeisespannung AC 50 Hz	48 V
Bemessungssteuerspeisespannung AC 50 Hz	130 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	700 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	460 A
Bemessungsbetriebsleistung bei AC-3, 400 V	250 kW
Bemessungsbetriebsleistung NEMA	149,14 kW
Anzahl der Hilfskontakte als Schließer	2
Breite	186 mm
Höhe	278 mm
Tiefe	216 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
