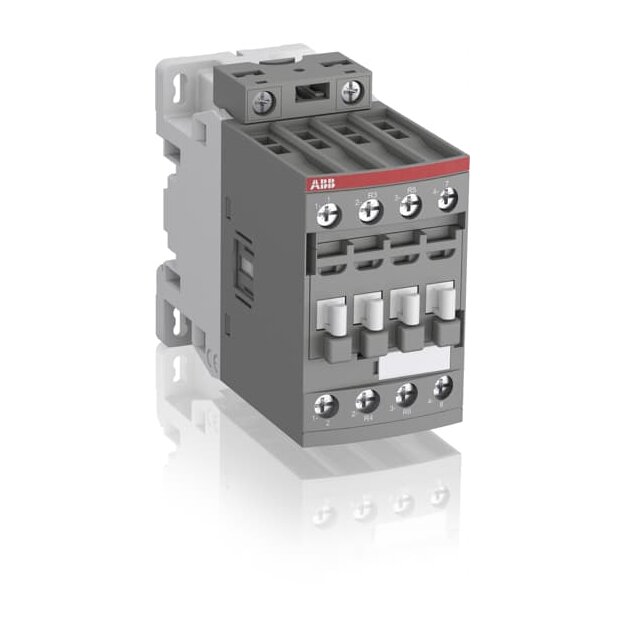

ABB AF38-22-00-13 Schütz 100-250V 50/60Hz / DC 4-polig 1SBL297501R1300

Artikelnummer: 1SBL297501R1300 ABB-1SBL297501R1300_3471523116535
Hersteller: ABB
EAN: 3471523116535

UVP: 275,03 €

133,07 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AF38 - 18,5 kW AC-3 (400V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben und von unten. Als anbaubare Zubehörteile sind 1- u. 4-polige frontseitige, sowie rechts- u linksseitige 2-polige Hilfsschalter verfügbar. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Löschglieder sind bauseits integriert. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CAN/CSA C22.2 No.60947-1, CAN/CSA C22.2 No.60947-4-1 Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 2 Anzahl Hauptkontakte Schließer: 2 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 0 Typ Blockschütz: 4-poliges Schütz Bemessungsbetriebsleistung AC-3: 11 kW, 11 kW, 11 kW, 11 kW, 9 kW, 5.5 kW Bemessungsbetriebsspannung: 690 V Bemessungsbetriebsstrom AC-1: 55 A, 45 A, 37 A Bemessungsbetriebsstrom AC-3: 21.2 A, 20 A, 17.6 A, 10.5 A, 22 A, 23.2 A Bemessungssteuerspannung: 100 ... 250 V, 100 ... 250 V, 100 ... 250 V

Weitere Informationen

Serie:	AF38
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SBL297501R1300 AF38-22-00-13 Schütz 100-250V 50/60Hz / DC 4-polig :

Bemessungssteuerspeisespannung AC 50 Hz	100 V
Bemessungssteuerspeisespannung AC 50 Hz	250 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	2
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	55 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	22 A
Bemessungsbetriebsleistung bei AC-3, 400 V	11 kW
Anzahl der Hilfskontakte als Schließer	0
Breite	45 mm
Höhe	86 mm
Tiefe	101 mm
