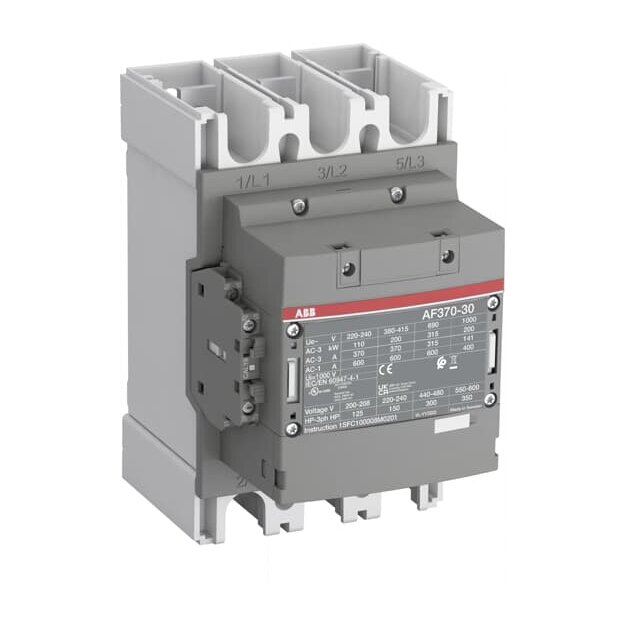

ABB AF370-30-00-14 Schütz 250-500V 50-60Hz / DC 1SFL607002R1400

Artikelnummer: 1SFL607002R1400 ABB-1SFL607002R1400_7320500481912
Hersteller: ABB
EAN: 7320500481912

UVP: 3.900,58 €

1.912,18 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AF116 bis AF370 von 55 bis 200 kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Alternativ stehen Versionen mit integrierten 24VDC Schnittstellenrelais zur Verfügung, diese sind direkt aus SPS ansteuerbar. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich. Anschlussart: Hauptstromkreis: Schiene Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 0 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 200 kW, 200 kW, 250 kW, 315 kW, 200 kW, 200 kW, 110 kW Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-1: 400 A, 350 A, 350 A, 290 A, 600 A, 500 A, 400 A Bemessungsbetriebsstrom AC-3: 370 A, 370 A, 350 A, 315 A, 141 A, 370 A, 370 A Bemessungssteuerspannung: 250 ... 500 V, 250 ... 500 V, 250 ... 500 V

Weitere Informationen

Serie:	AF370
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SFL607002R1400 AF370-30-00-14 Schütz 250-500V 50-60Hz / DC :

Bemessungssteuerspeisespannung AC 50 Hz	250 V
Bemessungssteuerspeisespannung AC 50 Hz	500 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	600 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	370 A
Bemessungsbetriebsleistung bei AC-3, 400 V	200 kW
Bemessungsbetriebsleistung NEMA	111,855 kW
Breite	140 mm
Höhe	225 mm
Tiefe	180 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
