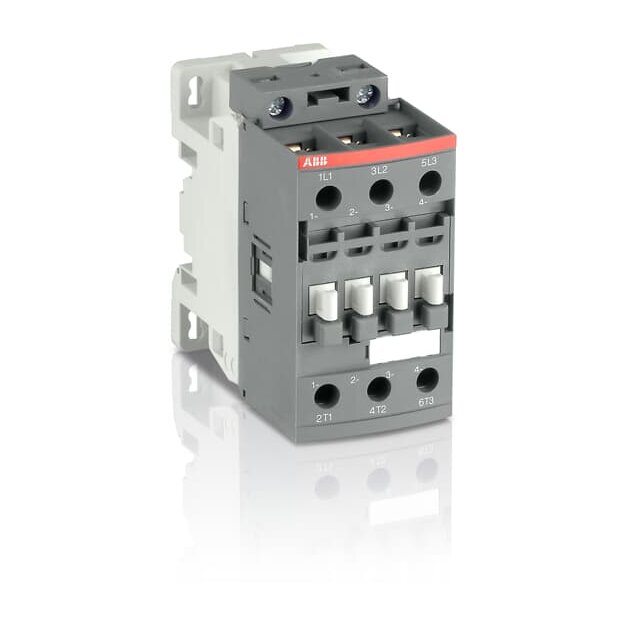

Schütze der Baureihe AF30ZB - 15 kW AC-3 (400V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.
Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben und von unten. Als anbaubare Zubehörteile sind 1- u. 4-polige frontseitige, sowie rechts- u linksseitige 2-polige Hilfsschalter verfügbar. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Löschglieder sind bauseits integriert.
Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011, IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Anschlussart: Schraubklemme
Anzahl Hauptkontakte Öffner: 0
Anzahl Hauptkontakte Schließer: 3
Anzahl Hilfskontakte Öffner: 0
Anzahl Hilfskontakte Schließer: 0
Typ Blockschütz: 3-poliges Schütz
Bemessungsbetriebsleistung AC-3: 15 kW, 18.5 kW, 18.5 kW, 18.5 kW, 15 kW, 9 kW
Bemessungsbetriebsspannung: 690 V
Bemessungsbetriebsstrom AC-1: 50 A, 42 A, 37 A
Bemessungsbetriebsstrom AC-3: 32 A, 32 A, 28 A, 21 A, 32 A, 33 A
Bemessungssteuerspannung: 100 ... 250 V, 100 ... 250 V, 100 ... 250 V
