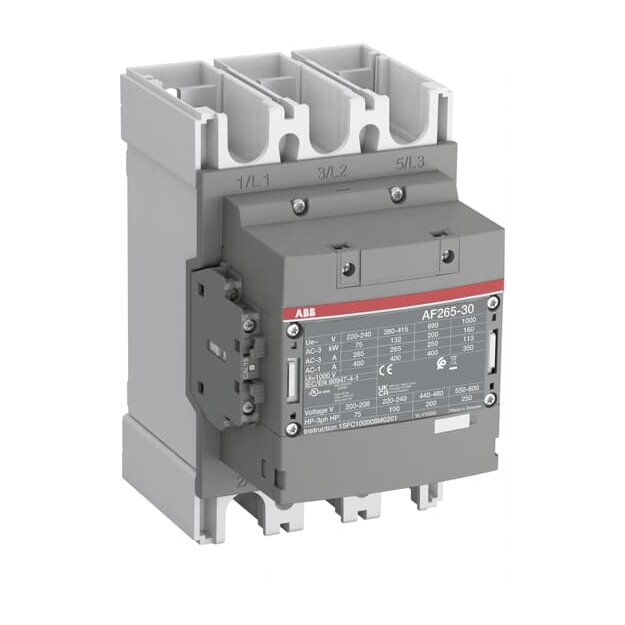

ABB AF265-30-22-11 Schütz 24-60V 50/60Hz / 20-60V DC 1SFL547002R1122

Artikelnummer: 1SFL547002R1122 ABB-1SFL547002R1122_7320500481158
Hersteller: ABB
EAN: 7320500481158

UVP: 2.317,22 €

1.120,22 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AF116 bis AF370 von 55 bis 200 kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Alternativ stehen Versionen mit integrierten 24VDC Schnittstellenrelais zur Verfügung, diese sind direkt aus SPS ansteuerbar. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich. Anschlussart: Hauptstromkreis: Schiene Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 2 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 132 kW, 160 kW, 160 kW, 200 kW, 160 kW, 132 kW, 75 kW Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-1: 350 A, 300 A, 300 A, 240 A, 400 A, 350 A, 290 A Bemessungsbetriebsstrom AC-3: 265 A, 265 A, 250 A, 250 A, 113 A, 265 A, 265 A Bemessungssteuerspannung: 24 ... 60 V, 24 ... 60 V, 20 ... 60 V

Weitere Informationen

Serie:	AF265
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SFL547002R1122 AF265-30-22-11 Schütz 24-60V 50/60Hz / 20-60V DC :

Bemessungssteuerspeisespannung AC 50 Hz	24 V
Bemessungssteuerspeisespannung AC 50 Hz	60 V
Bemessungssteuerspeisespannung DC	20 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	400 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	265 A
Bemessungsbetriebsleistung bei AC-3, 400 V	132 kW
Bemessungsbetriebsleistung NEMA	74,57 kW
Anzahl der Hilfskontakte als Schließer	2
Breite	140 mm
Höhe	225 mm
Tiefe	180 mm
