Schütze AF1250 bis AF2650 von 1260 bis 2650 A AC-1 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Zusätzlich verfügen die Schütze über einen 24 VDC – Eingang und sind dadurch direkt aus einer SPS ansteuerbar. So sind sie weltweit und nur in geringer Varianz einsetzbar. Ihren Einsatz finden diese Schütze meist in AC-1-Leistungskreisen in der Wind- und Solartechnik. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Die in Reihe geschalteten Hilfsöffnerkontakte zweier rechts und links montierten Hilfsschalter wirken als Mirrorkontakte nach IEC60947-5-1 Anhang L. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Anschlussart: Hauptstromkreis: Schiene Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 1 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 630 kW, 710 kW, 1000 kW, 630 kW Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-1: 2050 A, 1750 A, 1500 A, 2050 A, 1750 A, 1500 A Bemessungsbetriebsstrom AC-3: 1060 A, 1060 A, 970 A, 970 A, 425 A, 1060 A Bemessungssteuerspannung: 230 ... 240 V, 230 ... 240 V, 230 ... 240 V
| Serie: | AF2050T |
| Produktgruppe: | Leistungsschütz zum Schalten von Wechselstrom |

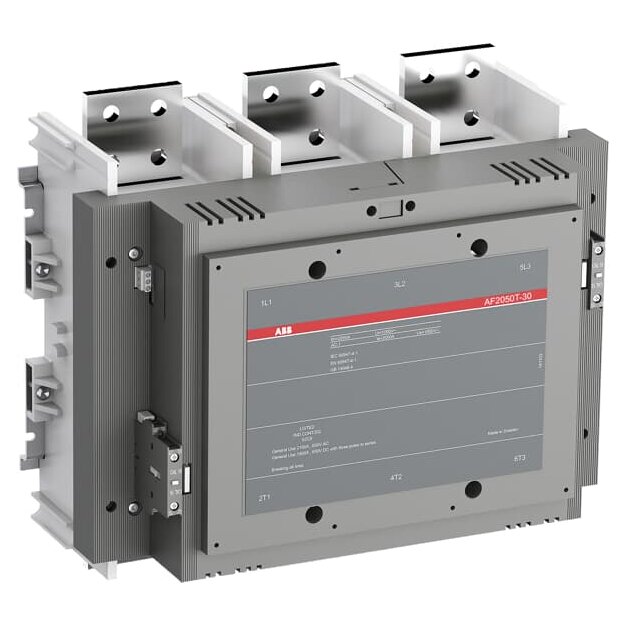

Technische Daten und Merkmale zu ABB AF2050T-30-11 230-240V 50/60Hz Schütz 100-250 V 50/60 Hz / DC 1SFL707001R9101:
| Bemessungssteuerspeisespannung AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung AC 50 Hz | 240 V |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Betriebsspannung AC 50 Hz | 1000 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 2050 A |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Breite | 438 mm |
| Höhe | 392 mm |
| Tiefe | 244 mm |
