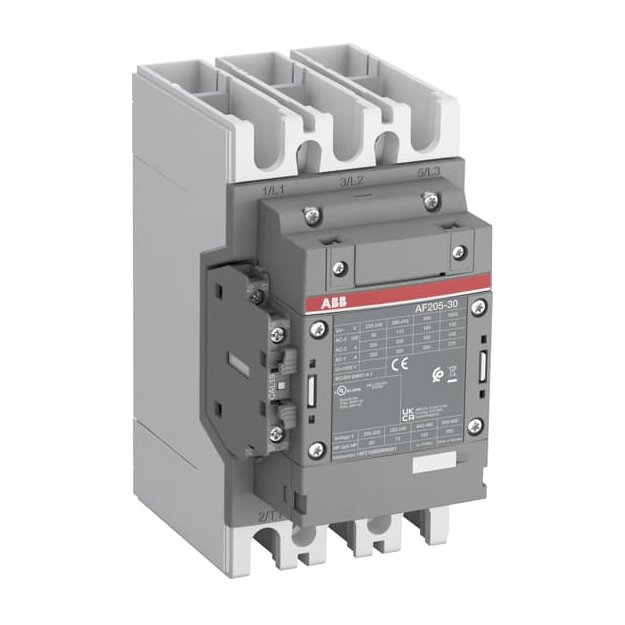

ABB AF205-30-11-13 Schütz 100-250V 50/60Hz / DC 1SFL527002R1311

Artikelnummer: 1SFL527002R1311 ABB-1SFL527002R1311_7320500480564
Hersteller: ABB
EAN: 7320500480564

UVP: 1.556,52 €

757,64 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AF116 bis AF370 von 55 bis 200 kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Alternativ stehen Versionen mit integrierten 24VDC Schnittstellenrelais zur Verfügung, diese sind direkt aus SPS ansteuerbar. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich. Anschlussart: Hauptstromkreis: Schiene Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 1 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 110 kW, 132 kW, 132 kW, 160 kW, 132 kW, 110 kW, 55 kW Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-1: 275 A, 250 A, 250 A, 200 A, 350 A, 300 A, 240 A Bemessungsbetriebsstrom AC-3: 205 A, 205 A, 186 A, 165 A, 100 A, 205 A, 205 A Bemessungssteuerspannung: 100 ... 250 V, 100 ... 250 V, 100 ... 250 V

Weitere Informationen

Serie:	AF205
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SFL527002R1311 AF205-30-11-13 Schütz 100-250V 50/60Hz / DC :

Bemessungssteuerspeisespannung AC 50 Hz	100 V
Bemessungssteuerspeisespannung AC 50 Hz	250 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	350 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	205 A
Bemessungsbetriebsleistung bei AC-3, 400 V	110 kW
Bemessungsbetriebsleistung NEMA	55,9275 kW
Anzahl der Hilfskontakte als Schließer	1
Breite	105 mm
Höhe	196 mm
Tiefe	152 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
