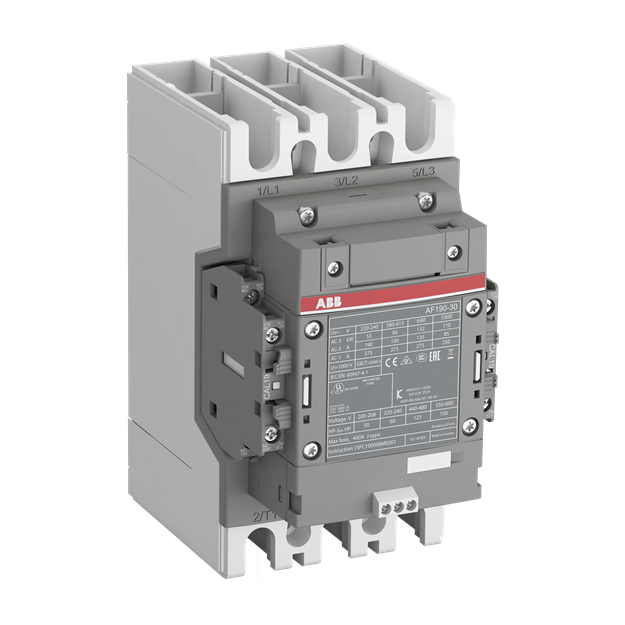

ABB AF190-30-22-34 Schütz 250-500V 50/60Hz / DC integrierte SPS-Schnittstelle 1SFL487002R3422

Artikelnummer: 1SFL487002R3422 ABB-1SFL487002R3422_7320500480724
Hersteller: ABB
EAN: 7320500480724

UVP: 1.827,55 €

895,92 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AF116 bis AF370 von 55 bis 200 kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Sie sind mit integrierten 24VDC Schnittstellenrelais ausgestattet, diese sind direkt aus SPS ansteuerbar. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich. Anschlussart: Hauptstromkreis: Schiene Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 2 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 90 kW, 110 kW, 110 kW, 132 kW, 110 kW, 90 kW, 55 kW Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-1: 250 A, 225 A, 225 A, 185 A, 275 A, 250 A, 250 A, 200 A Bemessungsbetriebsstrom AC-3: 190 A, 190 A, 156 A, 135 A, 85 A, 190 A, 190 A Bemessungssteuerspannung: 250 ... 500 V, 250 ... 500 V, 250 ... 500 V

Weitere Informationen

Serie:	AF190
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SFL487002R3422 AF190-30-22-34 Schütz 250-500V 50/60Hz / DC integrierte SPS-Schnittstelle :

Bemessungssteuerspeisespannung AC 50 Hz	250 V
Bemessungssteuerspeisespannung AC 50 Hz	500 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	275 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	190 A
Bemessungsbetriebsleistung bei AC-3, 400 V	90 kW
Bemessungsbetriebsleistung NEMA	18,6425 kW
Anzahl der Hilfskontakte als Schließer	2
Breite	105 mm
Höhe	196 mm
Tiefe	169,5 mm
