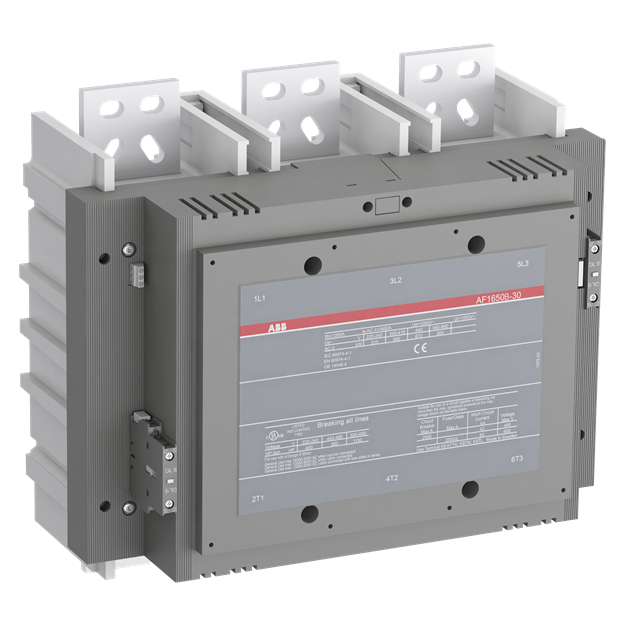

ABB AF1650B-30-22-69 Blockschütz mit Bahnzulassung 3pol 560kW 48-130 V AC/DC 2S+2Ö 1SFL677063R6922

Artikelnummer: 1SFL677063R6922 ABB-1SFL677063R6922_7320500563632
Hersteller: ABB
EAN: 7320500563632

17.366,27 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Der AF1650B-30-22-69 ist ein 3-poliger Schütz mit Bahnzulassung nach IEC für 1000 V bzw. nach UL für 1000 V, mit vormontierten Hilfskontakten und Standard-Aderendhülsen. Er steuert Motoren bis zu 560 kW / 400 V AC (AC-3) bzw. 900 hp / 480 V nach UL und schaltet Leistungskreise bis zu 1650 A (AC-1) bzw. 1650 A nach UL (General Use). Dank der AF-Technologie verfügt der Schütz über einen breiten Steuerspannungsbereich (48–130 V, 50/60 Hz und DC), kann große Steuerspannungsschwankungen beherrschen und gewährleistet eindeutige Schaltvorgänge in instabilen Netzen. Zudem ist ein Überspannungsschutz integriert, was eine kompakte Lösung ermöglicht. AF-Schütze sind in Blockbauweise ausgeführt und lassen sich leicht mit aufsteckbaren Hilfskontaktblöcken sowie einem zusätzlichen, breiten Zubehörprogramm erweitern.

Technische Daten und Merkmale zu AF1650B-30-22-69 Blockschütz mit Bahnzulassung 3pol 560kW 48-130 V AC/DC 2S+2Ö:

Bemessungssteuerspeisespannung AC 50 Hz	48
Bemessungssteuerspeisespannung AC 50 Hz	130
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schienenanschluss
Betriebsspannung AC 50 Hz	1000
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	1650
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	1060
Bemessungsbetriebsleistung bei AC-3, 400 V	630
Bemessungsbetriebsleistung NEMA	671,13
Anzahl der Hilfskontakte als Schließer	2
Breite	438
Höhe	392
Tiefe	244
