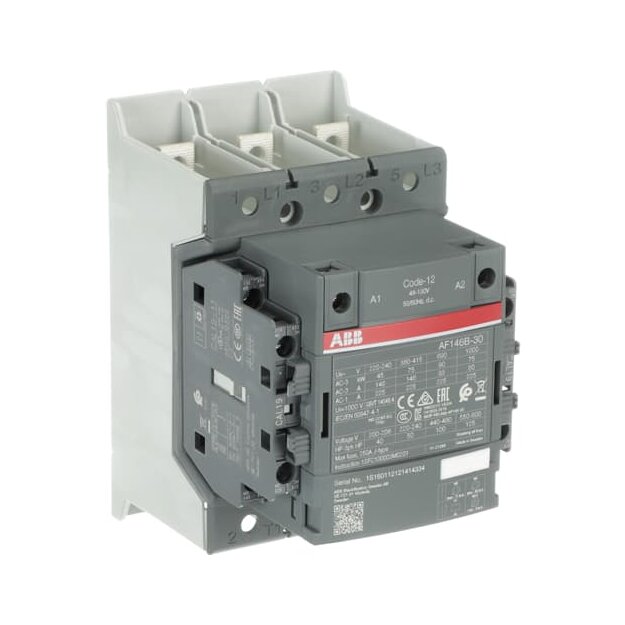

ABB AF146B-30-22-12 Schütz 48-130V 50/60Hz / DC Klemmenanschlüsse mit Bahnzulassung 1SFL467063R1222

Artikelnummer: 1SFL467063R1222 ABB-1SFL467063R1222_7320500511336
Hersteller: ABB
EAN: 7320500511336

UVP: 1.555,09 €

762,34 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AF116 bis AF370 von 55 bis 200 kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Alternativ stehen Versionen mit integrierten 24VDC Schnittstellenrelais zur Verfügung, diese sind direkt aus SPS ansteuerbar. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011, IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives. Anschlussart: Hauptstromkreis: Schiene Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 2 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 75 kW, 90 kW, 90 kW, 90 kW, 75 kW, 75 kW, 45 kW Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-1: 225 A, 200 A, 200 A, 175 A, 225 A, 200 A, 200 A, 175 A Bemessungsbetriebsstrom AC-3: 146 A, 130 A, 130 A, 93 A, 60 A, 146 A, 146 A Bemessungssteuerspannung: 48 ... 130 V, 48 ... 130 V

Weitere Informationen

Serie:	AF146B
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SFL467063R1222 AF146B-30-22-12 Schütz 48-130V 50/60Hz / DC Klemmenanschlüsse mit Bahnzulassung:

Bemessungssteuerspeisespannung AC 50 Hz	48 V
Bemessungssteuerspeisespannung AC 50 Hz	130 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	225 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	146 A
Bemessungsbetriebsleistung bei AC-3, 400 V	75 kW
Bemessungsbetriebsleistung NEMA	37,285 kW
Anzahl der Hilfskontakte als Schließer	2
Breite	90 mm
Höhe	150 mm
Tiefe	126 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
