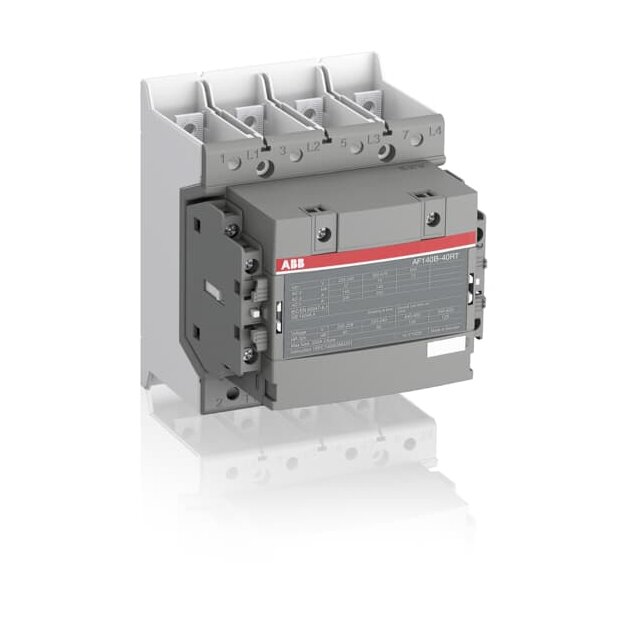

ABB AF140B-40-22-11 Schütz 4-polig 24-60V 50/60Hz / 20-60VDC Schienenanschlüsse 1SFL447263R1122

Artikelnummer: 1SFL447263R1122 ABB-1SFL447263R1122_7320500511381
Hersteller: ABB
EAN: 7320500511381

UVP: 1.520,82 €

720,25 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AF116 bis AF370 von 55 bis 200 kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Alternativ stehen Versionen mit integrierten 24VDC Schnittstellenrelais zur Verfügung, diese sind direkt aus SPS ansteuerbar. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich. Anschlussart: Hauptstromkreis: Schiene Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 4 Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 2 Typ Blockschütz: 4-poliges Schütz Bemessungsbetriebsleistung AC-3: 75 kW, 90 kW, 90 kW, 75 kW, 75 kW, 37 kW Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-1: 200 A, 175 A, 160 A Bemessungsbetriebsstrom AC-3: 140 A, 140 A, 140 A, 140 A Bemessungssteuerspannung: 24 ... 60 V, 20 ... 60 V

Weitere Informationen

Serie:	AF140B
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SFL447263R1122 AF140B-40-22-11 Schütz 4-polig 24-60V 50/60Hz / 20-60VDC Schienenanschlüsse:

Bemessungssteuerspeisespannung AC 50 Hz	24 V
Bemessungssteuerspeisespannung AC 50 Hz	60 V
Bemessungssteuerspeisespannung DC	20 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	200 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	140 A
Bemessungsbetriebsleistung bei AC-3, 400 V	75 kW
Bemessungsbetriebsleistung NEMA	14,914 kW
Anzahl der Hilfskontakte als Schließer	2
Breite	120 mm
Höhe	150 mm
Tiefe	128 mm
