Schütze der Baureihe AF116 bis AF370 von 55 bis 200 kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Alternativ stehen Versionen mit integrierten 24VDC Schnittstellenrelais zur Verfügung, diese sind direkt aus SPS ansteuerbar. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich. Anschlussart: Doppelklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 4 Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 2 Typ Blockschütz: 4-poliges Schütz Bemessungsbetriebsleistung AC-3: 75 kW, 90 kW, 75 kW, 37 kW Bemessungsbetriebsspannung: 690 V Bemessungsbetriebsstrom AC-1: 200 A, 175 A, 160 A Bemessungsbetriebsstrom AC-3: 140 A, 140 A, 140 A, 140 A Bemessungssteuerspannung: 48 ... 130 V, 48 ... 130 V, 48 ... 130 V
| Serie: | AF140 |
| Produktgruppe: | Leistungsschütz zum Schalten von Wechselstrom |

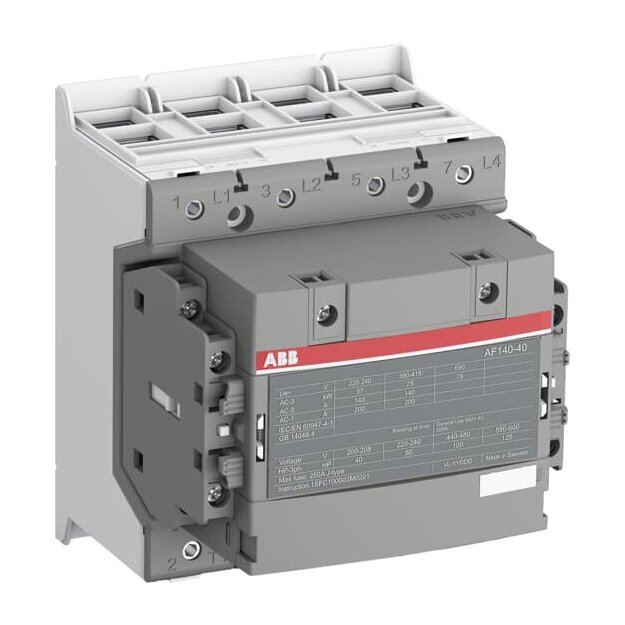

Technische Daten und Merkmale zu ABB 1SFL447101R1222 AF140-40-22-12 Schütz 4-polig 48-130V 50/60Hz / DC Hiko: 2S + 2Ö:
| Bemessungssteuerspeisespannung AC 50 Hz | 48 V |
| Bemessungssteuerspeisespannung AC 50 Hz | 130 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung AC 50 Hz | 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 200 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 140 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 75 kW |
| Bemessungsbetriebsleistung NEMA | 14,914 kW |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Breite | 120 mm |
| Höhe | 150 mm |
| Tiefe | 128 mm |
